Регулирующие вентили 3DS/3D

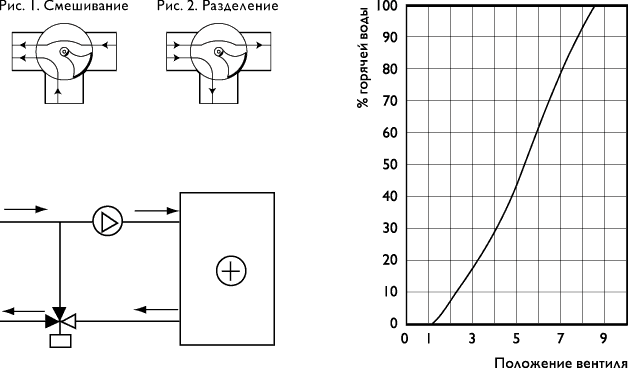

Вентили 3DS/3D представляют собой серию 3-ходовых регулирующих вентилей. Вентили имеют резьбовое соединение. Они предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции и кондиционирования. Трёхходовые вентили 3DS выпускаются в диапазоне от KVS = 0,6 с присоединительным диаметром ½" до KVS= 15 с присоединительным диаметром 1¼". Трехходовые вентили 3D выпускаются от KVS=17 до KVS=41 с присоединительными диаметрами от ¾" до 2" соответственно. В системах местного теплоснабжения с маленьким перепадом давления между подающей и обратной водой вентили могут быть использованы в качестве смесительного (см. рис. 1) или разделительного (см. рис. 2) устройства. В системах централизованного теплоснабжения вентили рекомендуется устанавливать в качестве разделительного (см. рис. 2) на линии обратной воды. Регулирование у вентилей осуществляется поворотом штока. Вентили можно устанавливать в любом положении. В зависимости от типа используемого привода VAF.../VMF... вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0–10 В) регулирования.
Тип вентиля |
3DS |
3D |
Макс. рабочее давление |
1 МПа (10 бар) |
1 МПа (10 бар) |
Температура рабочей среды |
от -30 °С до 130 °С |
от -10 до 110 |
Рабочий угол |
90° |
90° |
Рабочая среда |
Горячая и холодная вода, |
|
раствор гликоля в воде макс. 50% |
||
Материал: –корпус |
латунь |
чугун |
–шток |
латунь |
|
–шпиндель |
латунь |
|
–крышка |
латунь |
алюминий |
–уплотнение |
EPDM |
|

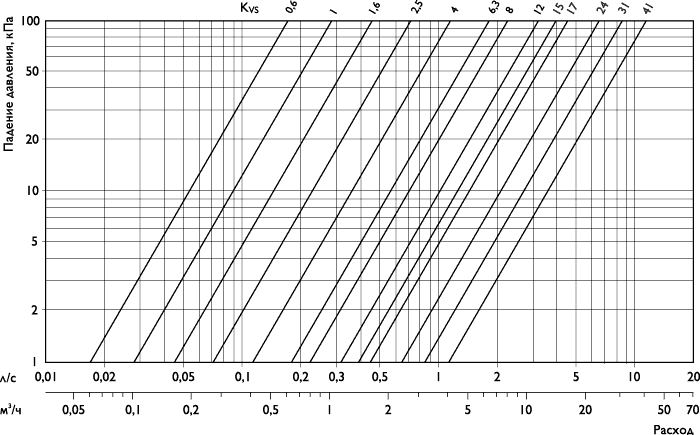

Технические характеристики
Модель |
KVS* |
Момент вращения, Нм |

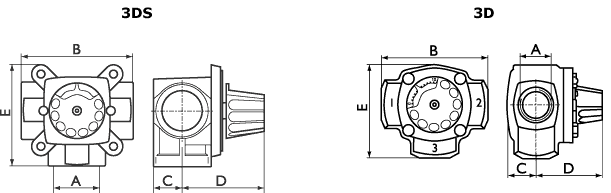

Размеры, мм |
Тип привода |
Вес, кг |
|||||||
А |
B |
C |
D |
E |
3-позиц. |
сигнал 0-10 В |
||||||
3DS 15-0,6 |
0,6 |
3 |
1/2" |
80 |
21 |
61 |
74 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 15-1,0 |
1,0 |
3 |
1/2" |
80 |
21 |
61 |
74 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 15-1,6 |
1,6 |
3 |
1/2" |
80 |
21 |
61 |
74 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 15-2,5 |
2,5 |
3 |
1/2" |
80 |
21 |
61 |
74 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 20-4 |
4,0 |
3 |
3/4" |
80 |
21 |
61 |
74 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 20-6,3 |
6,3 |
3 |
3/4" |
80 |
21 |
61 |
74 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 25-8 |
8,0 |
3 |
1" |
82 |
21 |
62 |
75 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 25-12 |
12,0 |
3 |
1" |
82 |
21 |
62 |
75 |
DAN |
VAF |
DMN |
VMF |
0,7 |
3DS 32-15 |
15,0 |
3 |
11/4" |
84 |
25 |
65 |
75 |
DAN |
VAF |
DMN |
VMF |
0,8 |
3D 25-17 |
17,0 |
3 |
1" |
112 |
32 |
67 |
94 |
DAN |
VAF |
DMN |
VMF |
1,8 |
3D 32-24 |
24,0 |
3 |
11/4" |
127 |
36 |
70 |
100 |
DAN |
VAF |
DMN |
VMF |
2,4 |
3D 40-31 |
31,0 |
5 |
11/2" |
127 |
40 |
73 |
101 |
DAS |
VAF |
DMS |
VMF |
2,7 |
3D 50-41 |
41,0 |
5 |
2" |
135 |
48 |
80 |
105 |
DAS |
VAF |
DMS |
VMF |
4,1 |
