Управляющие модули для приточно-вытяжных систем с комбинированным нагревом и охлаждением
Стандартные управляющие модули разработаны для управления приточно-вытяжными системами с комбинированным режимом нагрева/рекуперации/охлаждения на свободно конфигурируемых контроллерах серии «Corrigo». Выпускаются различные модификации модулей, отличающиеся способом управления используемого электродвигателя приточного и вытяжного вентиляторов и типом вентиляционных агрегатов. Приведенные ниже варианты модулей являются типовыми, возможно изготовление управляющих модулей с другими параметрами вентиляторов и агрегатов с функциями увлажнения, осушения и поддержания постоянного расхода.Под заказ собираются модули для больших мощностей вентиляторов и нагревателей.
Технические характеристики
Управляющий модуль* |
Двигатель вентилятора |
Вводное напряжение, В/ф. |
Макс. рабочий ток вентустановки, А |
Размеры модуля, ВxШxГ, мм |
|
Макс. мощность, кВт |
Напряжение, В/ф. |
||||
ACM1-С7F0+F0 |
0,88 |
220/1 |
220/1 |
2 |
600x400x200 |
ACM1-С7F1+F1 |
1,5 |
3,2 |
|||
ACM1-С7F2+F2 |
2,4 |
5 |
|||
ACM1-С7F3+F3 |
4 |
8 |
|||
ACM1-С7F4+F4 |
6,6 |
13 |
|||

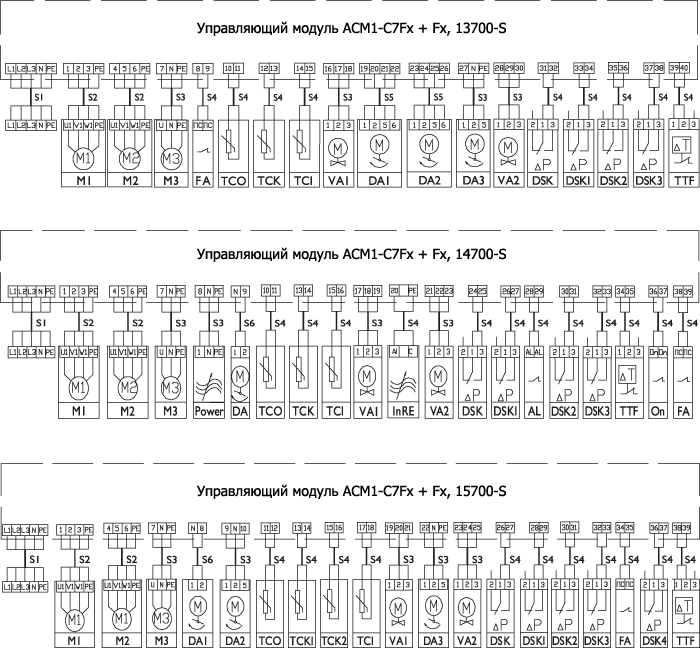

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель вытяжного вентилятора;
М3 – электродвигатель циркуляционного насоса;
DA1 – привод входной воздушной заслонки;
DA2 – привод выходной воздушной заслонки;
DA3 – привод заслонки камеры смешивания;
DA4 – привод воздушной заслонки байпаса;
TCО – датчик наружной температуры;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
VA1 – привод рег. вентиля нагревателя;
VA2 – привод рег. вентиля охладителя;
DSK– дифференциальный датчик давления приточного вентилятора;
DSK1 – дифференциальный датчик давления вытяжного вентилятора;
DSK2 – дифференциальный датчик давления фильтра на притоке;
DSK3 – дифференциальный датчик давления фильтра на вытяжке;
DSK4 – дифференциальный датчик давления пластинчатого рекуператора;
FA – пожарная сигнализация;
Power – питание двигателя роторного регенератора;
InRE – управление роторного регенератора;
On – включение/выключение роторного регенератора;
AL – авария роторного регенератора;
TTF– термостат защиты по воздуху.
Обозначение кабеля |
Кол-во жил/сечение |
S1 |
3х2,5 |
S2 |
3х1,5 |
S3 |
2х0,75 |
S4 |
5х2,5 |
S5 |
4х1,5 |
S6 |
2х1,5 |
S7 |
4х2,5 |
