Управляющие модули для приточных систем с водяным нагревателем и управлением скоростью приточного вентилятора
В стандартном исполнении модули используются для управления вентиляционных систем с водяным нагревом и приточным вентилятором со ступенчатым переключением скорости на базе автотрансформаторов для электродвигателей с внешним ротором или плавным регулированием скорости частотным преобразователем для электродвигателей с короткозамкнутым ротором. Под заказ собираются модули для больших мощностей вентиляторов и нагревателей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
DSK – дифференциальный датчик давления;
TTF – термостат защиты по воздуху;
R – трехпозиционный регулятор скорости приточного вентилятора (за исключением модулей с частотным преобразователем).
Технические характеристики
Управляющий модуль* |
Двигатель вентилятора |
Вводное напряжение, В/ф. |
Макс. рабочий ток вентустановки, А |
Размеры модуля, ВxШxГ, мм |
|
Макс. мощность, кВт |
Напряжение, В/ф. |
||||
Двигатель с внешним ротором |
|||||
ACM1-C2VU0 |
0,34 |
220/1 |
220/1 |
2 |
600x400x200 |
ACM1-C2VU1 |
0,55 |
3,2 |
|||
ACM1-C2VU2 |
0,87 |
5 |
|||
ACM1-C2VU3 |
1,4 |
8 |
|||
ACM1-C2VU4 |
2,2 |
13 |
|||
ACM1-C2WU0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
ACM1-C2WU1 |
1,5 |
3,2 |
|||
ACM1-C2WU2 |
2,4 |
5 |
|||
ACM1-C2WU3 |
4 |
8 |
700x500x200 |
||
ACM1-C2WU4 |
6,6 |
13 |
|||
Двигатель с короткозамкнутым ротором |
|||||
ACM1-C2FU0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
ACM1-C2FU1 |
1,5 |
3,2 |
|||
ACM1-C2FU2 |
2,4 |
5 |
|||
ACM1-C2FU3 |
4 |
8 |
|||
ACM1-C2FU4 |
6,6 |
13 |
|||
ACM1-C2FU5 |
8,3 |
16 |
|||
ACM1-C2FU6 |
10 |
20 |
|||
ACM1-C2FU7 |
17 |
32 |
|||
ACM1-C2FU8 |
28 |
50 |
|||
ACM1-C2FU9 |
35 |
64 |
|||
* Опция (при конфигурации 10000-С)

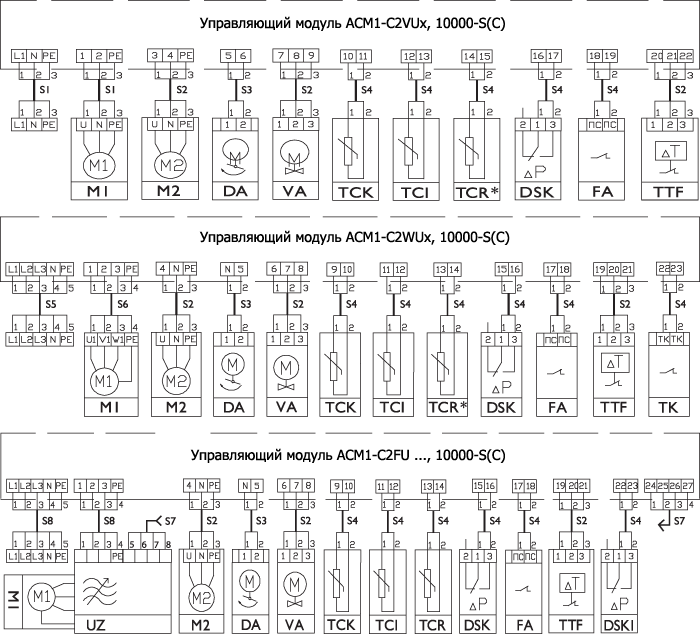

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCR – датчик температуры в помещении;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
TTF – термостат защиты по воздуху;
UZ – частотный преобразователь скорости приточного вентилятора.
Обозначение кабеля |
Кол-во жил/сечение |
Макс. мощность двигателя вентилятора, кВт |
S1 |
3х2,5 |
|
S2 |
3х1,5 |
|
S3 |
2х1,5 |
|
S4 |
2х0,75 |
|
S5 |
5х2,5 |
|
S6 |
4х2,5 |
|
S7 |
5х2,5 |
8,3 |
5х4 |
10 |
|
5х6 |
17 |
|
5х16 |
28 |
|
5х25 |
35 |
|
S8 |
7х2,5 |
8,3 |
7х4 |
10 |
|
7х6 |
17 |
|
7х16 |
28 |
|
7х25 |
35 |
