Автоматика > ADO-R.03.F(S), ASO-R03.F(S), ADM-R03.F(S)

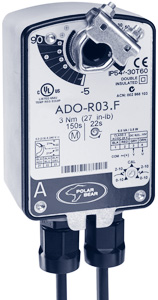

Электроприводы с моментом вращения 3 Нм с функцией «Safety»

Электрические привода Polar Bear разработаны специально для использования с воздушными заслонками в системах вентиляции и кондиционирования. В каждый привод встроена система «Safety» с возвратной пружиной, обеспечивающая при аварийном отключении напряжения полное закрытие воздушной заслонки для предотвращения размораживания водяных теплообменников.

Основные особенности

Благодаря малым размерам и продуманной компактной конструкции их можно устанавливать в ограниченном монтажном пространстве.
2-х позиционное или пропорциональное (сигнал 0 (2)–10 В или 0 (4)–20 мА) управление.
Удобный фиксатор вала.
Универсальный адаптер:
– для валов круглого сечения диаметром от 6 до 12 мм;
– для валов квадратного сечения от 6x6 до 8x8 мм.
Индикация положения.
Наличие возвратной пружины у приводов позволяет выполнять защитные функции и обеспечивает, например, защиту от замерзания теплообменников и полное гарантированное закрытие заслонки.
Экономия электроэнергии в крайнем положении заслонки.
Наличие одного вспомогательного переключателя.
Выбор направления поворота.
Возможность параллельного подсоединения приводов.
Ограничение угла поворота.
Не требуется обслуживание.

Аксессуары

ZK - комплект рычажных приспособлений;
PA - позиционер 0–100% для настенного монтажа;
PF - позиционер 0–100% для скрытого монтажа.

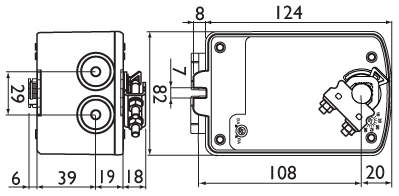

ADO-R.03.F(S), ASO-R03.F(S), ADM-R03.F(S)

Технические характеристики

Модель

ADO-R03.F(S)*

ASO-R03.F(S)*

ADM-R03.F(S)*

Момент вращения

Нм

3

Площадь заслонки

м2

0,6

Время поворота

сек

53–71

150

Время обратного хода

сек

19–23

12–17

Рабочее напряжение

В

24

230

24

Частота

Гц

50

Потребляемая мощн.:

– в рабочем положении

Вт

5

13,8

5,1

– в крайних положениях

Вт

1,6

4,6

2,8

Расчетная мощность

ВА

6

6

Угол поворота

– рабочий

95°

– ограниченный диапазон**

35–95°

Вес

кг

0,9

Закон управления

2-х позиционный

0 (2)–10 В или
0 (4)–20 мА

Индикация положения

механическая, с помощью указателя

Вспомогательные переключатели

А/В

5/240

Число циклов срабатывания

60000

Уровень шума

дБ(А)

36

37

Степень защиты

IP 54

Температура эксплуатации

°С

-30–60

Относит. влажность окружающей среды

%

5–90

Обслуживание

не требуется

Соответствие стандартам

устройства соответствуют требованиям СЕ


* Приводы ADO-R.03.F(S), ASO-R03.F(S), ADM-R03.F(S) имеют один встроенный вспомогательный переключатель
** Настраивается с помощью встроенного механического упора.
