Ступенчатые трансформаторы ARTE/ARTT

Процесс функционирования регуляторов скорости трансформаторных основан на эффективном использовании автотрансформаторов при управлении в электродвигателях напряжением питания. Данная серия трансформаторов применяется в комплектовании щитов управления и поставляется в исполнении без корпуса. Их предназначение базируется на регулировании в электродвигателях насосов, вентиляторов и так далее скорости вращения. При осуществлении выбора трансформатора требуется учитывать величину максимального потребляемого тока на его клеммах. Возможна реализация управления несколькими двигателями, если совокупный размер потребляемого ими тока не превышает номинальный показатель тока регулятора. Осуществление регулирования скорости электродвигателей реализуется при коммутировании автоматически или вручную выходных трансформаторных клемм. Размер выходного напряжения для ARTЕ составляет 80-100-120-140-170-230 В, для ARTT этот показатель равен 130-170-220-260-300-400 В.

Рекомендуется осуществлять подключение к трансформаторам электродвигателей с наличием вынесенных или встроенных термоконтактов тепловой защиты, посредством которых реализуется подача питающего напряжения. Если электродвигатели обладают наличием вынесенных термоконтактов, то следует осуществить установку в щите предохранительного устройства, которое будет отключать питание электродвигателя в случае срабатывания его тепловой защиты, а при полном отсутствии термоконтактов необходимо реализовать отдельную установку тепловой защиты.

Технические характеристики

Тип регулятора

Макс. ток, A

Степень
защиты

Габаритные
размеры, мм

Вес, кг

Однофазные трансформаторы

ARTE 1,5

1,5

IP 20

85x85x80

1,25

ARTE 3,5

3,5

IP 20

107x90x105

2,65

ARTE 5

5,0

IP 20

107x90x105

4,4

ARTE 7

7,0

IP 20

125x110x120

5,1

ARTE 10

10,0

IP 20

125x110x120

7,6

ARTE 13

13,0

IP 20

125x125x120

8,2

Трёхфазные трансформаторы

ARTT 1,5

1,5

IP 20

95x75x95

2,2

ARTT 2,5

2,5

IP 20

110x95x95

4,0

ARTT 4

4,0

IP 20

125x125x105

6,5

ARTT 6

6,0

IP 20

135x120x130

9,5

ARTT 8

8,0

IP 20

175x110x160

13,0

ARTT 11

11,0

IP 20

175x125x160

15,0

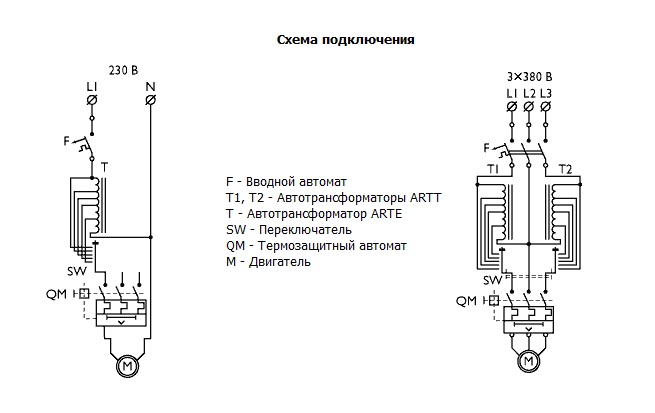

Ступенчатые трансформаторы ARTE, ARTT
