Регулирующие вентили типа GTVS/GTRS

Двух- и трёхходовые фланцевые вентили предназначены для регулирования расхода горячей и холодной воды в теплообменниках-систем отопления, вентиляции и кондиционирования.

Вентили GTVS/GTRS выпускаются в диапазоне от KVS=10 с присоединительным диаметром 25 мм до KVS=310 с присоединительным диаметром 150 мм.

В зависимости от типа используемого привода вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0-10 В) регулирования.

Трёхходовые вентили используются в качестве смесительного устройства. Регулирование у вентилей GTVS/GTRS осуществляется с помощью возвратнопоступательного перемещения штока.

Двухходовой вентиль полностью открыт, когда шток находится в нижнем положении, и закрыт, когда шток находится в верхнем положении.

Трёхходовой вентиль перекрывает расположенные один напротив другого проходные отверстия 2 и 1, когда шток находится в верхнем положении.

В этом же положении штока вентиль открыт между отверстиями 3 и 1. Если шток находится в нижнем положении, трёхходовой вентиль полностью открыт между отверстиями 2 и 1 и закрыт между отверстиями 3 и 1.

Вентили должны устанавливаться так, чтобы направление стрелки совпадало с направлением потока жидкости.

Вентили GTVS/GTRS следует устанавливать штоком вверх с максимальным отклонением от вертикальной оси не более 90°.

Нельзя устанавливать вентиль штоком вниз. Если рабочая среда имеет высокую температуру, то вентиль следует устанавливать штоком в горизонтальном положении, чтобы предотвратить нагрев привода вентиля.

В зависимости от типа используемого привода NV..../AV... вентили могут работать в режиме трёхпозиционного или пропорционального (сигнал 0-10 В) регулирования.

Технические данные

Максимальное рабочее давление			16 бар (1,6 МПа)
Температура рабочей среды			от -5°С до +120°С
Максимальный перепад давления			0,15–1,6 МПа
Характеристика вентиля:		-GTVS	2-ходовой
		-GTRS	3-ходовой
Вид регулирования			квадратичный
Ход штока			20–40 мм
Максимальная утечка от величины KVS			0,10%
Рабочая среда			горячая и холодная вода, раствор гликоля в воде
Материал:	-корпус		чугун
	-шток		нержавеющая сталь
	-седло и тарелка		бронза
	-уплотнение		тефлон

Технические характеристики

Модель	KVS*	DN	Размеры, мм					Ход штока, мм	∆P, кПа	Тип привода		Вес, кг
Модель	KVS*	DN	A	B	C	D	E	Ход штока, мм	∆P, кПа	3-х позиц.	Сигнал 0–10 В	Вес, кг
Двухходовой
GTVS 25–10	10	25	170	—	122	115	145	20	1600	NV24–3	NV24–MFT	8
GTVS 32–16	16	32	180	—	135	140	150	20	1000	NV24–3	NV24–MFT	13
GTVS 40–27	27	40	200	—	145	150	155	20	650	NV24–3	NV24–MFT	17
GTVS 50–39	39	50	220	—	165	165	185	37	1000	AV24–3	AV24–MFT	19
GTVS 65–63	63	65	260	—	190	185	200	24	600	AV24–3	AV24–MFT	23
GTVS 80–100	100	80	280	—	205	200	205	36	400	AV24–3	AV24–MFT	28
GTVS 100–160	160	100	320	—	220	220	215	36	250	AV24–3	AV24–MFT	39
GTVS 125–215	215	125	370	—	250	250	225	40	160	AV24–3	AV24–MFT	58
GTVS 150–310	310	150	420	—	270	285	265	40	110	AV24–3	AV24–MFT	74
Трехходовой
GTRS 25–10	10	25	170	105	—	115	145	20	1600	NV24–3	NV24–MFT	8
GTRS 32–16	16	32	180	115	—	140	150	20	1000	NV24–3	NV24–MFT	13
GTRS 40–27	27	40	200	125	—	150	155	20	650	NV24–3	NV24–MFT	17
GTRS 50–39	39	50	220	145	—	165	185	37	1000	AV24–3	AV24–MFT	21
GTRS 65–63	63	65	260	170	—	185	200	24	600	AV24–3	AV24–MFT	25
GTRS 80–100	100	80	280	185	—	200	205	36	400	AV24–3	AV24–MFT	31
GTRS 100–160	160	100	320	200	—	220	215	36	250	AV24–3	AV24–MFT	42
GTRS 125–215	215	125	370	230	—	250	225	40	160	AV24–3	AV24–MFT	62
GTRS 150–310	310	150	420	250	—	285	265	40	110	AV24–3	AV24–MFT	78

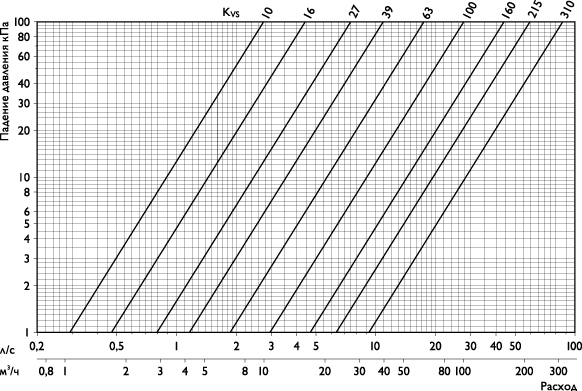

* KVS вентиля указан в м3/час при перепаде давления 100 кПа.
