Однофазные пятиступенчатые регуляторы скорости серии OVTE(Polar Bear)

Однофазные пятиступенчатые регуляторы предназначены для регулировки скорости вращения электродвигателей, управляемых напряжением (230В, 50 Гц): насосов, и вентиляторов т.п.

Данные регуляторы используют автотрансформатор для ступенчатого управления напряжением питания. Также допускается одновременное управление несколькими двигателями, только для этого необходимо соблюдать следующее условие – общий ток потребления не должен превышать предельно допустимой величины данного регулятора.

Данный тип регуляторов больше всего подходит для многорежимного управления работой вентиляторов: зима-день, лето-день, зима-ночь, лето-ночь.

Корпус регулятора выполняется из акрилонитрилбутадиенстиролового (АБТ) пластика с высокой степенью защиты IP54.

Регуляторы такого типа можно использовать для многорежимного управления, а также при кратных изменениях потребности в кондиционировании и вентиляции.

Регулировка скорости двигателя осуществляется вручную с помощью потенциометра либо автоматически с помощью аналогового сигнала. В зависимости от величины сигнала управления изменяется входное напряжение: 0-80-110-140-170-230 -вольт. На дискретный выход регулятора выдает два типа сигнала: 0 вольт – авария и 12 вольт – нормальная работа. Данный регулятор питается от сети 230В.

Для защиты двигателя обычно рекомендуют к регуляторам подключать электрические двигатели с вынесенными термическими контактами тепловой защиты.

Регулятор скорости OVTE

Если же двигатель не оснащен термическими контактами, то следует установить отдельную тепловую защиту.

Технические характеристики

Тип регулятора

Макс. ток, A

Степень защиты

Габаритные размеры, мм

Вес, кг

OVTE 3,5

3,5

IP 54

280*200*140

4,3

OVTE 5

5

IP 54

280*200*140

6,0

OVTE 7,5

7,5

IP 54

280*200*140

6,9

OVTE 13

13

IP 54

280*200*140

14,0

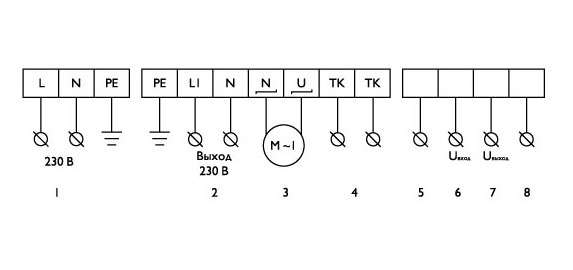

Схема подключения

Регулятор скорости OVTE

1. Электропитание 230 В, 1 фаза
2. Нерегулируемый выход 230 В , 1 фаза
3. Двигатель
4. Термоконтакты двигателя
5. Нейтраль
6. Напряжение питания схемы 12 В
7. Дискретный выход (0 В - авария, 12 В - нормальная работа)
8. Аналоговый вход 0-10 В, пост. тока
