Симисторный регулятор температуры Pulser-DSP

Pulser-DSP - это семисторонний терморегулятор, благодаря этому аппарату можно поддерживать заданную температуру путём перемены мощности однофазовых и двухфазовых электронагревателей. При изменениях времени включения и выключения максимальной мощности термонагревателя происходит настройка мощности аппарата, соответственно можно настроить пропорционально по времени.

Весь цикл по времени происходит за 1 минуту. Когда ток и напряжение на термонагревателе приравниваются к нулю, происходит переключение нагрузки полупроводниковым прибором называемым симистором. Благодаря этому возрастает время исправной работы оборудования, предотвращает возникновение электромагнитных помех и уменьшает использование электроэнергии. У регулятора есть контакты, которые можно подсоединить во внешний датчик температуры(NTC 0-30°C) и ещё он имеет встроенный термодатчик. Регулируемый диапазон имеет ±3°С с шагом 0,5°С, а заводская температурная уставка составляет 21°С.На корпусе аппарата был размещён ЖК-дисплей для распознавания температуры и управление режимами работ. НА передней панели находятся кнопки, которые отвечают за изменение параметров работ регулятора.

У терморегулятора есть вход для замыкающего контакта датчика присутствия или подобного устройства. Регулятор создаёт комфортную температуру при обнаружении присутствия людей. Если присутствие людей не выявлено, то регулятор принимает режим ожидания и работает с пониженной уставкой (17°С).

Технические характеристики

Тип регулятора

Pulser-DSP

Напряжение

В/Гц

230/50, 1 ф

400/50, 2 ф

Макс. мощность управления

кВт

2,3

4

Потребляемая мощность

Вт

20

Макс./мин. ток нагрузки

А

10/1

Степень защиты

IP 20

Диапазон температуры датчика NTC

°С

0–30

Уставка температуры

°С

21

Диапазон регулирования температуры

°С

±3

Уставка при внешнем управлении:

– комфортная

°С

21

– ожидания

°С

17

Понижение температуры

K

3

Размеры

мм

86x115x27

Вес

кг

0,15

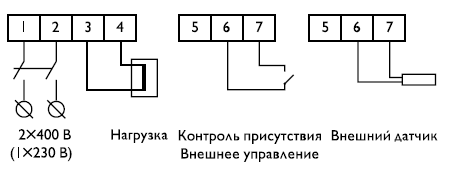

Схема подключения

Симисторный регулятор температуры Pulser-DSP
