Симисторные регуляторы температуры ТТС

Симисторные регуляторы температуры предназначаются для того, чтобы поддерживать заданную температуру, что достигается благодаря тому, что изменяется мощность трёхфазных электрических нагревателей.
Регулирование мощности происходит за счет того, что изменяется время, когда включается и выключается полная мощность нагревателя (пропорциональное регулирование по времени). Время цикла установлено в диапазоне от шести до шестидесяти секунд. С помощью полупроводниковых приборов (симисторы) осуществляется переключение нагрузки. Но происходит это только при равенстве тока и напряжения на нагревателе нулю. Это позволяет:
-уменьшить потребление электроэнергии;
-исключить возникновение электромагнитных помех;
-увеличить время безотказной работы оборудования.

К регуляторам можно подключить внешние датчики, которые позволяют установить максимальную или минимальную температуру. В соответствии с динамикой управления объекта регуляторы могут автоматически изменять закон управления. Для температуры, которая быстро изменяется, например, приточный воздух, регуляторами используется режим пропорциональноинтегрального регулирования, для которого характерна фиксированная зона пропорциональности 20 К и время интегрирования около 6 мин. Для температуры, которая медленно изменяется, используется режим пропорционального регулирования, для которого характерна фиксированная зона пропорциональности 2 К. В регуляторе предусматривается понижение температуры в ночное время суток с помощью использования блока NS/D. Если превышается предельно допустимая мощность для регулятора, то существует возможность для разделения нагрузки на несколько ступеней и управления ими с помощью использования вспомогательного блока TT-S4/D или TT-S6/D.

Технические характеристики

Тип регулятора

TTC25

TTC40F

TTC63F

TTC80F

Напряжение

В/Гц

400/50, 3 фазы

Макс. мощность управления

кВт

17

27

42

53

Потребляемая мощность

Вт

50

70

120

150

Макс./мин. ток нагрузки на фазу

А

25/3

40/4

63/5

80/5

Степень защиты

IP 20

Диапазон регулирования температуры

°C

0–30

Минимальная температура

°C

0–30

Максимальная температура

°C

20–60

Длительность цикла

с

6–60

Сигналы управления xвыход)

В

0–10

Размеры

мм

192x198x95

192x222x95

195x220x105

195x220x105

Вес

кг

1.9

2.0

2.9

3.0

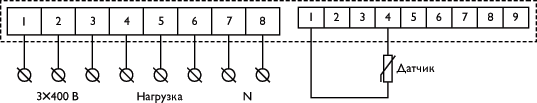

Схема подключения
