Шаговые регуляторы температуры ТТ-S4/D, ТТ-S6/D
Микропроцессорные шаговые регуляторы предназначаются для того, чтобы управлять мощность в системах кондиционирования и вентиляции при охлаждении и обогреве. Напряжение 0-10 В. которое поступает от главного регулятора (ТТС 25, ТТС 40F, Aqua или др.), служит входным сигналом. Мощность регулируется за счет того, что происходит двоичное или последовательное подключение ступеней мощности охладителя или нагревателя . После каждого переключения происходит 30-секундная задержка. Нагрузка переключается с помощью релейных выходов. В регуляторах предусматривается аналоговый выход для того, чтобы плавно управлять нагрузкой. При последовательном управлении нагрузкой (переключатель в положении "S") все ступени должны быть одинаковой мощности. При двоичном подключении ступеней (переключатель в положении "В"), если часть нагрузки регулируется при помощи ТТС 25 (ТТС 40F),то мощность нагревателя нужно разделить в соотношении 1+1+2+4+8+... Регуляторы можно использовать при шкафном монтаже на DIN-рейке.Технические характеристики
Тип регулятора |
TT–S |
4/D |
6/D |
Напряжение |
В/Гц |
24/50, 1 фаза |
|
Потребляемая мощность |
ВА |
6 |
|
Число выходов |
4 |
6 |
|
Последовательное управление |
|||
Распределение мощности |
1+1+1+1 |
1+1+1+1+1+1 |
|
Макс. число ступеней мощности |
4 |
6 |
|
Макс. мощность управления (с ТТС 40F) |
кВт |
135 |
189 |
Двоичное управление |
|||
Распределение мощности |
1+2+4+8 |
1+2+4+8+16+32 |
|
Макс. число ступеней мощности |
15 |
64 |
|
Макс. мощность управления (с ТТС 40F) |
кВт |
443 |
1600 |
Степень защиты |
IP 20 |
||
Сигналы управления (вход/выход) |
В |
0–10 |
|
Размеры, ВхШхГ |
мм |
85x101x75 |
|

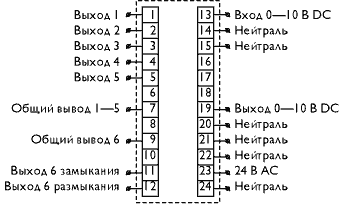

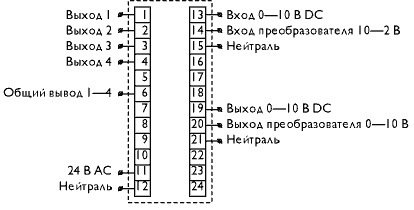

Схема подключения
