Трехфазные пятиступенчатые регуляторы скорости серии VRDT
Работа трёхфазных трансформаторных регуляторов скорости основана на использовании двух автотрансформаторов для управления напряжением питания электродвигателей. Они предназначены для автоматического переключения (по сигналу таймера, термостата и т. д.) скорости вращения электродвигателей вентиляторов, насосов и т. п., управляемых напряжением. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора. Регуляторы собраны в стальном корпусе с синтетическим покрытием. На передней панели расположены два переключателя скорости и индикаторная лампочка. Выходные цепи регуляторов защищены плавкими предохранителями. На клеммной колодке регулятора находятся две пары контактов для подключения дополнительных термостатов и дополнительный нерегулируемый выход 230 В.Регулирование скорости
Переключение скоростей электродвигателя с минимальной на максимальную и обратно осуществляется автоматически с помощью замыкания соответствующих контактов внешним устройством управления (таймером, термостатом и т. д.) Значения минимальной и максимальной скорости задаются вручную изменением положения ручек переключателей (0 - выкл., 1 - мин. скорость, 5 - макс. скорость, 2, 3, 4 - промежуточные положения). Выходное напряжение: 130-145-185-240-400 В.Защита двигателя
Рекомендуется подключать к регуляторам электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются с клеммами ТК регулятора. Такие схемы обеспечивают надёжную защиту двигателей с термоконтактами. Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и двигатель немедленно останавливается. Функция автоматического перезапуска ОТСУТСТВУЕТ!!! После устранения причины перегрева двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания в положение 0 (выключено). Если двигатель не имеет термоконтактов, отдельно необходимо установить устройство тепловой защиты электродвигателя.Технические характеристики
Тип регулятора |
Макс. ток, A |
Степень защиты |
Габаритные размеры, мм |
Вес, кг |
VRDT-L 2,5 |
2,5 |
IP 54 |
300*300*150 |
12,8 |
VRDT-L 4 |
4 |
IP 54 |
400*300*150 |
19,5 |
VRDT-L 8 |
8 |
IP 54 |
400*300*200 |
30,0 |
VRDT-L 11 |
11 |
IP 54 |
500*400*200 |
35,9 |

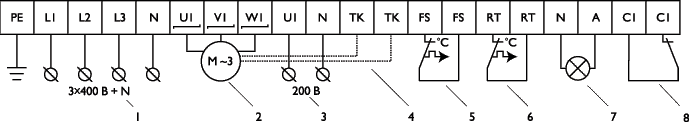

Схема подключения
1. Электропитание 400 В, 3 фазы + нейтраль
2. Двигатель
3. Нерегулируемый выход 230 В
4. Контакты защиты двигателя ТК
5. Контакты для защиты или управления
6. Контакты для защиты или управления
7. Выход 230 В для аварийного сигнала
