Канальные осушители для бассейнов SDD 215B, SDD 270B, SDD 370B, SDD 485B, SDD 620B (Polar Bear)

Осушители SDD специально сконструированы для использования в бассейнах, где необходимо точное поддержание заданного уровня влажности для обеспечения оптимального комфорта.

Эти осушители предназначены для установки в технической комнате рядом с бассейном.

Высоконапорный центробежный вентилятор позволяет подключить к осушителю развитую систему воздуховодов, как на заборе, так и на раздаче воздуха.

Все осушители заправлены хладагентом и проходят полную проверку работоспособности перед отгрузкой с завода.

Модели осушителей:

• SDD – Стандартное исполнение;
• Осушители в исполнении HW снабжены калорифером для нагрева воздуха горячей водой из системы отопления. Калорифер представляет собой медно-алюминиевый теплообменник.
• Осушители в исполнении RH снабжены системой утилизации тепла, которая используется для частичного подогрева воды бассейна и подключается к системе циркуляции воды бассейна.
• Осушители в исполнении RHW снабжены системой утилизации тепла и калорифером.

Корпус

Осушители собраны на прочной раме и снабжены быстросъемными панелями с шумоизоляцией. Панели отштампованы из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской.

Холодильный контур

В холодильный контур входят компрессор, испаритель, конденсатор, фильтр-осушитель, ТРВ, датчики высокого и низкого давления.

Компрессор

В осушителях используется герметичный поршневой компрессор, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессор установлен на резиновых антивибрационных втулках и снабжен шумоизоляцией

Испаритель и конденсатор

Испаритель и конденсатор представляют собой медноалюминиевые теплообменники, алюминиевые пластины испарителя покрыты специальным эпоксидным составом для защиты от коррозии. Под испарителем расположен поддон из нержавеющей стали для сбора конденсата. Перед испарителем установлен воздушный фильтр.

Водяной нагреватель (модели SDD HW и SDD RHW)

В осушителе установлен водяной нагреватель для нагрева воздуха. Водяной нагреватель представляет собой медноалюминиевый теплообменник и работает на горячей воде из системы отопления.

Вентилятор

Осушитель снабжен высоконапорным центробежным вентилятором с прямым (SDD 215B, 270B) или ременным (SDD 370B, 485B и 620B) приводом.

Силовой электрический блок

Содержит выключатель, предохранители для компрессора, вентилятора и внешних цепей, реле компрессора и вентилятора, клеммы для подключения внешнего гигростата.

Микропроцессорный блок управления

Блок автоматически поддерживает требуемый уровень влажности по сигналам выносного гигростата.

Блок управляет запуском и остановкой компрессора, циклами размораживания испарителя и выдает аварийные сигналы.

На панели светодиодных индикаторов отображаются наличие напряжения питания, режим осушения, режим размораживания или аварийные сигналы.

Опции

• Встроенный механический гигростат.
• Выносной механический гигростат.
• Выносной электронный гигростат.
• Дренажный насос.

Технические характеристики

Модель

SDD 215B

SDD 270B

SDD370B

SDD 485B

SDD 620B

Производительность осушения, л/сут при t=30°C/RH=60°C

л/сут

215,9

272,4

369,5

486,5

620,1

Потребляемая электрическая мощность (номинальная)

кВт

5,3

6,6

8,7

11,7

15,6

Ток (максимальный)

А

14,2

16,5

18,4

21,2

27,6

Мощность нагрева воды (теплоутилизация) (1)

кВт

4,8

5,8

8,0

10,5

13,5

Расход воды через теплообменник (теплоутилизация) (1)

л/с

0,227

0,278

0,382

0,503

0,644

Падение давления на теплообменнике (теплоутилизация) (1)

кПа

32

37

25

15

13

Мощность нагрева воздуха калорифером (2)

кВт

21,8

21,8

36,2

46,0

55,7

Расход воды через калорифер (2)

л/с

0,533

0,533

0,864

1,100

1,331

Падение давления на калорифере (2)

кПа

22

22

10

11

10

Производительность вентилятора

м3/час

3800

3800

5150

6850

8200

Макс. внешнее статическое давление

Па

230

230

250

250

250

Хладагент

R407C

R407C

R407C

R407C

R407C

Уровень звукового давления (3)

дБ (А)

67

69

72

73

74

Рабочий диапазон температуры воздуха

°C

10÷36

10÷36

10÷36

10÷36

10÷36

Рабочий диапазон относительной влажности

%

30÷99

30÷99

30÷99

30÷99

30÷99

Вес

кг

195

209

405

421

450

Напряжение электропитания

В/ф

400/3

400/3

400/3

400/3

400/3


(1) При температуре воды бассейна 25/30 °C (только в исполнении RH и RHW);
(2) При температуре горячей воды 80/70 °C, (только в исполнении HW и RHW);
(3) На расстоянии 1 м.

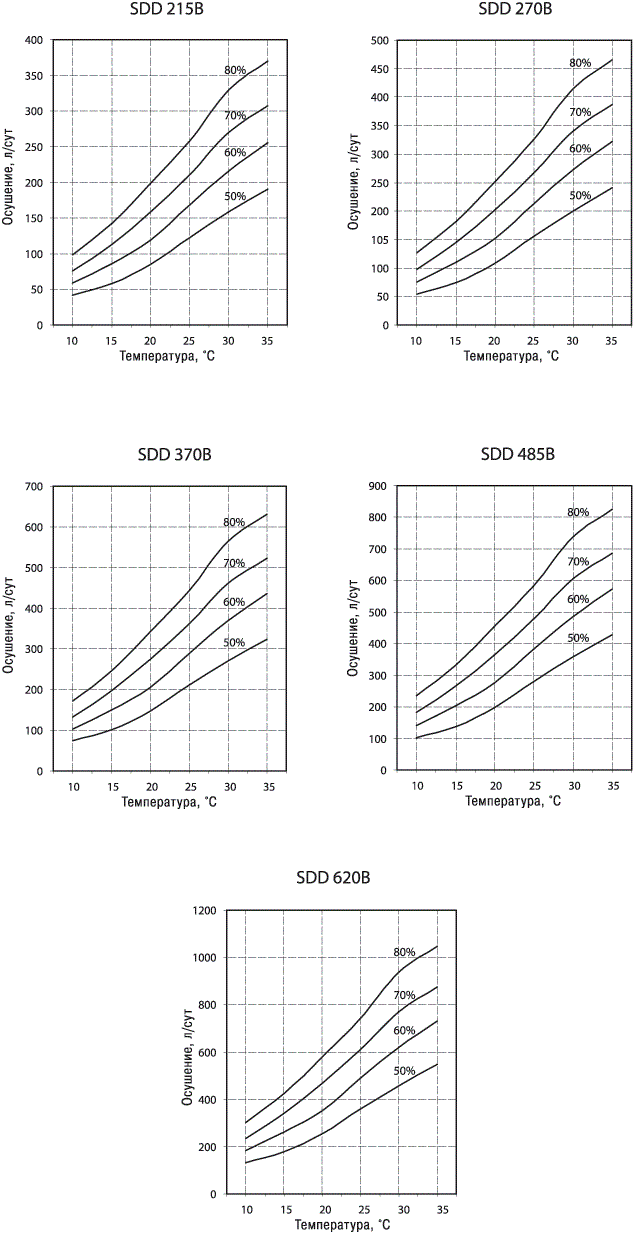

Канальные осушители для бассейнов SDD

Размеры

Канальные осушители для бассейнов SDD 215

Модель

A (мм)

B (мм)

C (мм)

SDD 215B

635

1004

1283

SDD 270B

635

1004

1283

SDD 370B

1010

1630

1410

SDD 485B

1010

1630

1410

SDD 620B

1010

1630

1410
