Вентиляторы "Ostberg" RKB EC
Все Канальные вентиляторы RKB EC оборудованы электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из гальванизированной стали.
Преимущества вентиляторов RKB EC
Низкое энергопотребление. Высокий КПД двигателя (более 90%), позволяет снизить эксплуатационные затраты минимум на 30%
Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0-10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому можно существенно сэкономить на электропроводке и пусковой аппаратуре.
Низкий уровень шума в режиме малых оборотов
Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей, таких как коллектор и щетки.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления другим регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки. При срабатывании защиты питание двигателей отключается.
Аксессуары
Регуляторы скорости, быстросъёмные муфты, обратные клапаны, воздушные фильтры, шумоглушители, канальные нагреватели, воздухораспределительные и защитные решётки и т.д.
- Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- При необходимости внешнего регулирования другим потенциометром или аналоговым сигналом (0–10 В) встроенный потенциометр необходимо отключить.
- Вентиляторы должны быть заземлены.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Технические характеристики
Модель |
Напряже-ние, В\Гц |
Ном. Мощн., Вт |
Ток, A |
Частота вращ., об\мин |

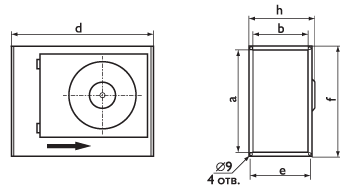

Размеры, мм |
Вес, кг |

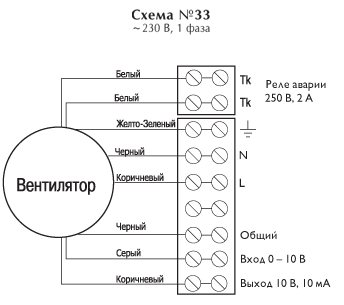

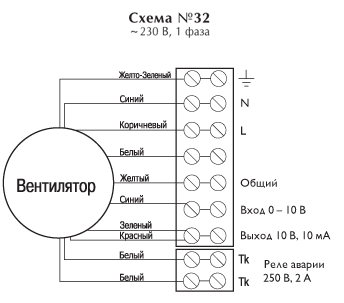

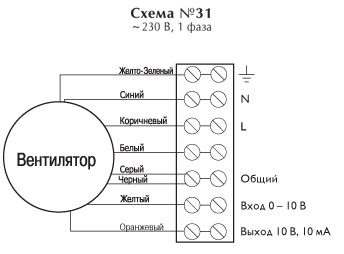

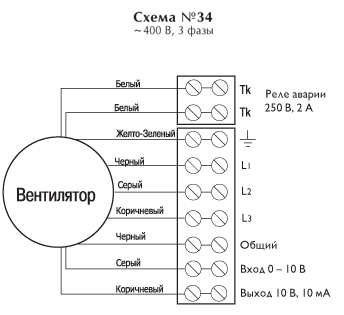

Схема эл. подкл. |
|||||
a |
b |
d |
e |
f |
h |
|||||||
RKB 300x150 EC |
230/50 |
88 |
0,73 |
3400 |
300 |
150 |
375 |
192 |
342 |
192 |
5,5 |
31 |
RKB 400x200 EC |
230/50 |
82 |
0,71 |
2750 |
400 |
200 |
502 |
242 |
442 |
242 |
9,8 |
31 |
RKB 500x250 EC |
230/50 |
320 |
1,5 |
2270 |
500 |
250 |
532 |
292 |
542 |
294 |
15,0 |
32 |
RKB 600x300 EC |
230/50 |
390 |
1,8 |
2010 |
600 |
300 |
642 |
342 |
643 |
356 |
23,5 |
32 |
RKB 600x350 EC |
230/50 |
910 |
4,0 |
2200 |
600 |
350 |
717 |
392 |
642 |
397 |
29,3 |
33 |
RKB 700x400 EC |
400/50 |
1500 |
2,3 |
2300 |
700 |
400 |
787 |
442 |
742 |
452 |
40,0 |
34 |
RKB 800x500 EC |
400/50 |
1540 |
2,4 |
1800 |
800 |
500 |
912 |
542 |
843 |
554 |
52,0 |
34 |
RKB 1000x500 EC |
400/50 |
3000 |
4,6 |
1560 |
1000 |
500 |
1017 |
542 |
1043 |
561 |
77,0 |
34 |
