Вентиляторы "Ostberg" TKH 760

Крышные вытяжные вентиляторы TKH 760 оборудованы асинхронным двигателем с внешним ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Вентиляторы имеют откидывающуюся верхнюю часть, на которой расположен асинхронный двигатель и рабочее колесо, что делает удобным и легким сервисное обслуживание. Корпус вентиляторов TKH выполнен из гальванизированной стали. Вентиляторы имеют горизонтальным выбросом воздуха, но оригинальная конструкция вентиляторов позволяет быстро переставить решетки из нижнего положения в верхнее и наоборот, что обеспечивает изменение направления выброса воздуха из горизонтального в вертикальное.

Установка
Крышные вентиляторы должны устанавливаться только вертикально.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответствующим клеммам трансформаторного или тиристорного регулятора.

Технические характеристики

Тип вентилятора TKH	760 A1	760 B1	760 B3
Напряжение В/Гц	230/50	230/50	400/50
Ток А	1,38	3,4	1,5
Ном. мощность Вт	306	740	810
Частота вращения об/мин	920	1240	1350
Вес кг	48	51	51
Схема эл. подкл. №	5	5	12

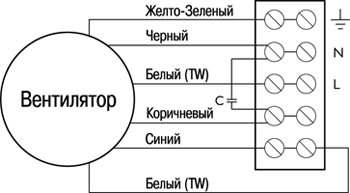

Схема № 5

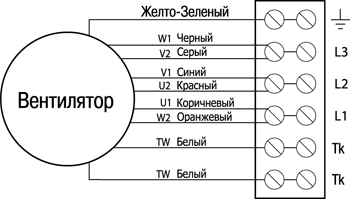

Схема № 12
