Воздухораспределители низкоскоростные 3ВНУ, угловые

Воздухораспределители 3ВНУ

Угловой низкоскоростной воздухораспределитель 3ВНУ предназначен для подачи воздуха системами вентиляции и кондиционирования с малой скоростью, обеспечивая комфортные условия при поступлении чистого воздуха без эффекта дутья в зону пребывания людей.

Воздухораспределители 3ВНУ позволяют подавать воздух двумя способами:

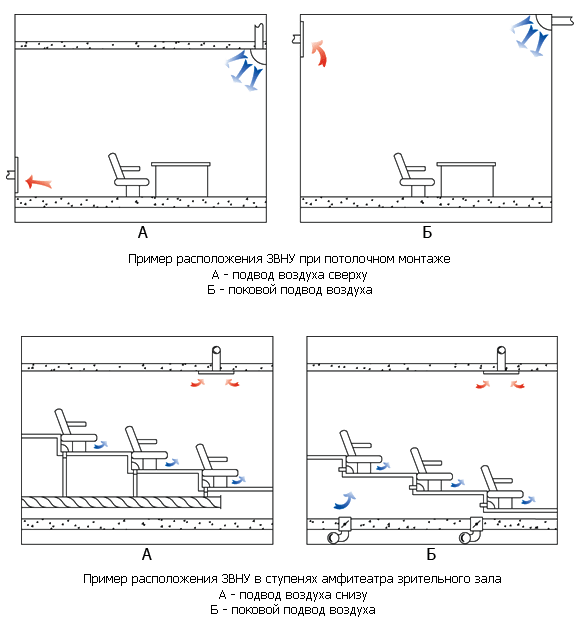

- подача изотермического (∆t = 0°С) или слабонеизотермического (охлаждённым ∆t = 3 °С) воздуха сверху вниз с уровня потолка помещений небольшой высоты (офисы, кассы, вестибюли, комнаты для игр, гардеробные, салоны различного назначения и т.д.). В этом случае изделие монтируется на стене, примыкая к потолку. Возможно два варианта подвода воздуха - сбоку и сверху;

- подача слабонеизотермического (охлаждённого ∆t = 3 °С) воздуха снизу вверх непосредственно в обслуживаемую зону помещений с уровня пола в высокие общественные и административные помещения (конференц-залы, аудитории, залы кинотеатров, театров, спортивных сооружений и т.д.). В этом случае 3ВНУ монтируются непосредственно под креслами на полу. Возможно два варианта подвода воздуха - сбоку и снизу.

В этом случае реализуется принцип вытесняющей вентиляции, при котором воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне стремится вверх, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения. Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечиваются постоянные комфортные условия для людей.

Воздухораспределители 3ВНУ выпускаются с одним или двумя круглыми подводящими патрубками диаметром 100 или 125 мм, расположенными сбоку или снизу , и длиной корпуса 450 или 900 мм.

Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, боковых стенок с перфорацией, корпуса с подводящим патрубком и внутренней перфорированной обечайки, обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного круглого патрубка с воздуховодом обеспечивается резиновым уплотнением.

Наружные и внутренние поверхности 3ВНУ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любо й цвет по каталогу RAL.

 3ВНУ
