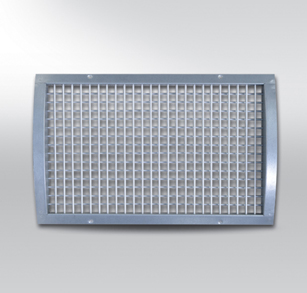

Решетки для круглых воздуховодов КМН, КМУ, КМР

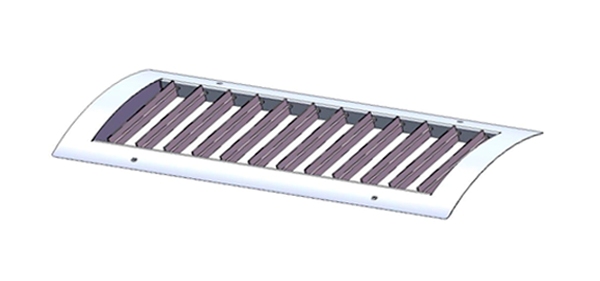

Решетки для круглых воздуховодов КМН Однорядные решётки КМН, КМУ, КМР крепятся на круглых воздуховодах при помощи врезки, они используются при удалении и подачи воздуха в административных,бытовых и производственных зданиях. КМН, КМУ, КМР решетки функционируют при условии спутного потока воздуховодов магистральных, поэтому изготавливают их с жалюзи перпендикулярно оси воздуховода. Применяют КМН однорядные решетки без регулятора, для удаления воздуха и подачи его на круглом воздуховоде.

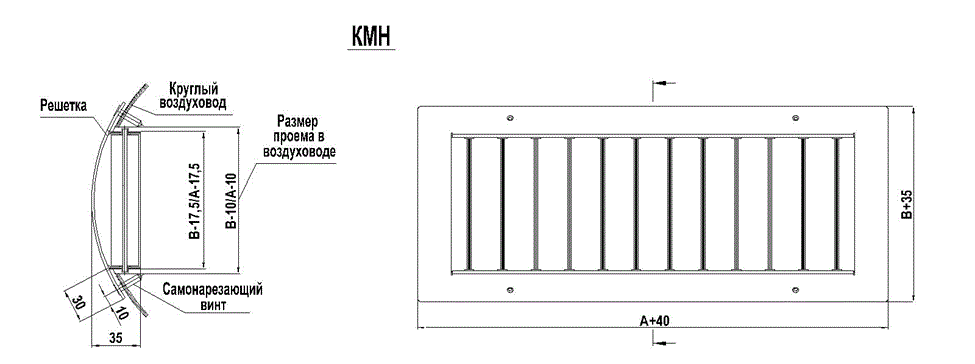

Рис.1.Решетки для круглых воздуховодов КМН схема

Решетки для круглых воздуховодов КМУ КМУ – это однорядная решетка с регулятором потока, используют для подачи воздуха приустановки нескольких решеток на круглый воздуховод. Не рекомендуют монтировать на воздуховоды более длинные решетки (с отношением А/В≥3,5 ). Число решеток КМУ рекомендуется не более 5 на воздуховоде одного диаметра из-за сложности настройки.

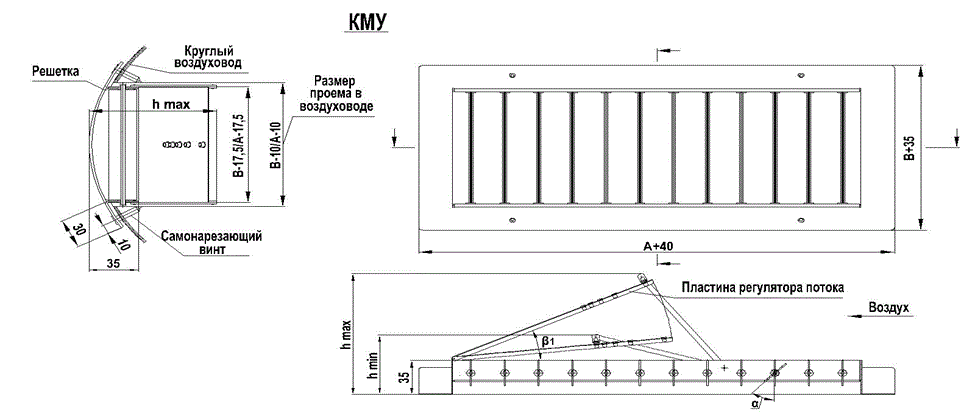

Рис.2.Решетки для круглых воздуховодов КМУ схема

Решетки для круглых воздуховодов КМР КМР – это однорядная решетка в комплекте с регулятором расхода воздуха. Она применяется для установки нескольких решеток на одном участке круглого воздуховода.

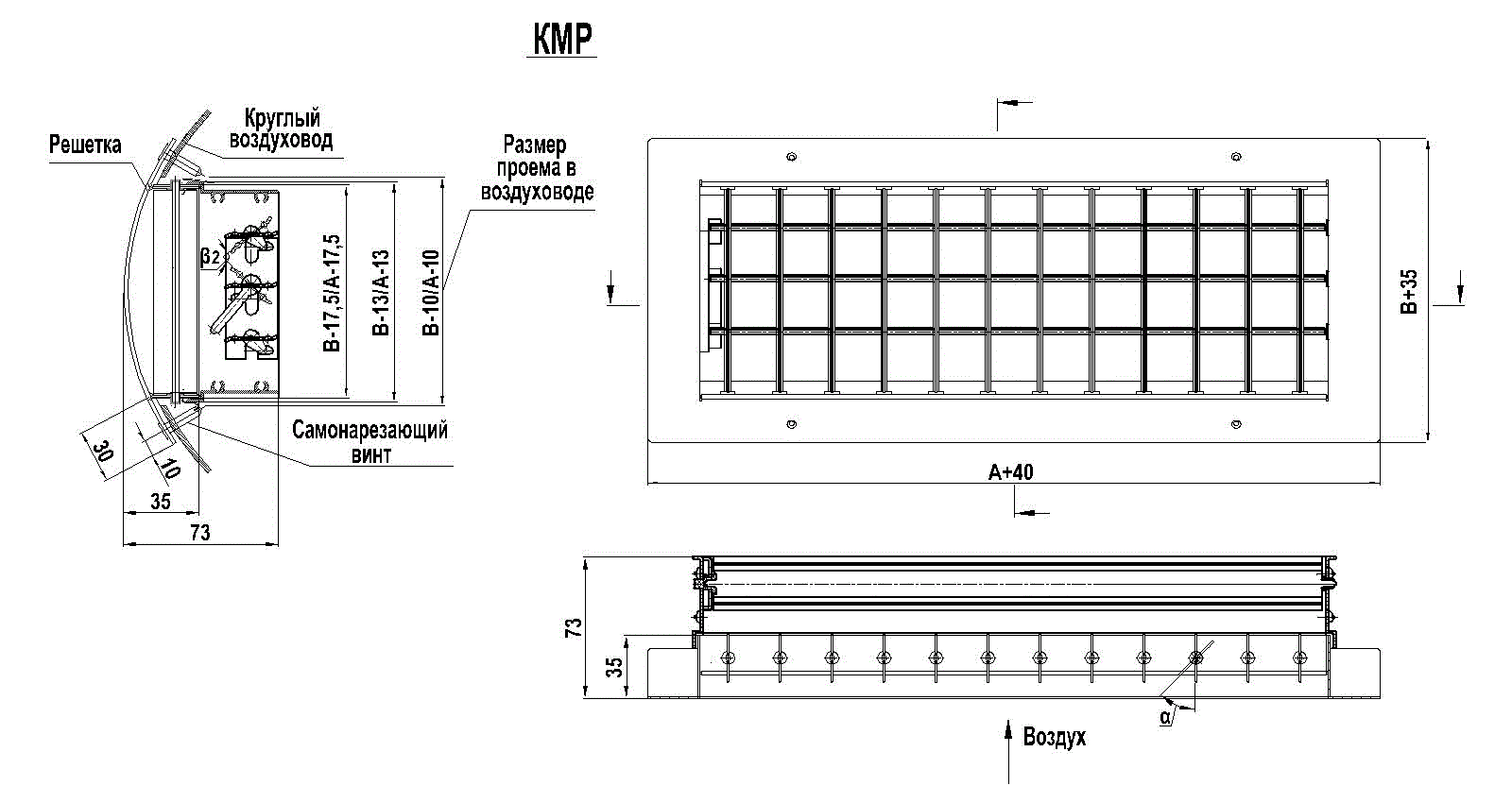

Рис.3.Решетки для круглых воздуховодов КМР схема

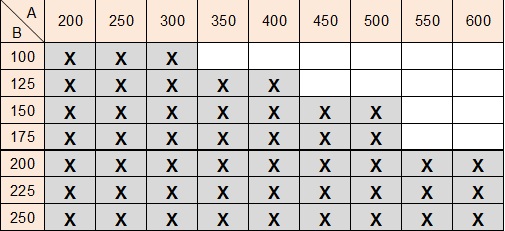

Стандартные размеры решеток представлены в таблице 1:

Таблица 1.

Решетки для круглых воздуховодов таблица

При специальном запросе возможно изготовление решеток нестандартных размеров.

Диаметр воздуховодова в зависимости от размеров решеток (ширина В) смотрите в таблице 2.

Таблица 2.



Ширина решётки
В, мм

Диаметр воздуховода
Ø D, мм

100

160-200

125

200-250

150

250-315

175

315-355-400

200

315-355-400-500

225

400-500-630

250

400-500-630

Высота решетки с регулятором потока h min и h max, в зависимости от длин решетки представлена в таблице 2.1.

Таблица 2.1.



Длина решётки
А, мм

Высота решетки с регулятором потока h min, мм
при β 1=10~

Высота решетки с регулятором потока h max, мм
при β 1=30~

200-250

60

100

300

65

110

350

70

120

400

75

140

450

80

150

500

85

160

550

90

175

600

95

190

650

100

200

700

105

210

750

110

225

800

115

235

850

120

250

900

125

265

КМН, КМУ решетки регулируют поступление воздуха вертикальными сверху вниз, коническими или наклонными и неполными веерными струями. Регулировать решетки можно с помощью изменения угла наклона пластины (рис.2). Решетка КМУ устанавливается с углом наклона пластины β1 навстречу потоку, рекомендуются углы настройки β1 от15 до 30. Больший угол наклона β1 = 30 крепится на первой по потоку решетке, на других он должен быть равен или меньше 30 (см. таблицу 3).

Таблица 3.

Рекомендуемые углы β1 наклона пластины регулятора потока при настройке.

Количество КМУ

№№ решёток КМУ по ходу воздуха

1

2

3

4

5

2

30

30







3

30

20

20





4

30

15

15

15



5

30

15

15

15

15

Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL . Монтаж на круглый воздуховод производится с помощью самонарезающих винтов без дополнительных переходников. Винты в комплектацию решетки не входят. Возможная неплотность прилегания решётки к воздуховоду ликвидируется подтяжкой самонарезающих винтов.

Для настройки регуляторов потока решётку КМУ необходимо монтировать при наладке с учётом разработанных рекомендаций (табл.3).
