Шумоглуштели комбинированные ГЦ+ГТК
Шумоглушители вентиляционных установок предназначенны для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по ним.
Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные примеси.Необходимость применения типа глушителя и их количество определяется проектом.

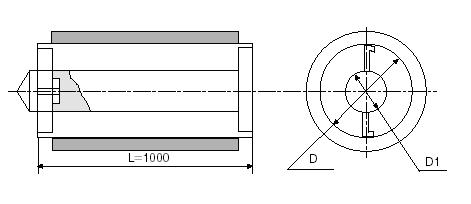

Диаметр цилиндрич. глушителя | Диаметр трубчатого глушителя | Состав комплекта | |||
Д1 | Д | Глушитель цилиндрич. | Глушитель трубчатый | Планка установочная | Обтекатель |
140 | 250 | ГЦ1-1 | ГТК1-3 | ПУ-1, 2шт | ОЦ-1 |
180 | 250 | ГЦ2-1 | ГТК1-3 | ПУ-1, 2шт. | ОЦ-2 |
180 | 315 | ГЦ2-1 | ГТК1-4 | ПУ-2, 2шт. | ОЦ-2 |
225 | 315 | ГЦ3-1 | ГТК1-4 | ПУ-2, 2шт. | ОЦ-3 |
225 | 400 | ГЦ3-1 | ГТК1-5 | ПУ-3, 2шт. | ОЦ-3 |
280 | 500 | ГЦ4-1 | ГТК1-6 | ПУ-4, 2шт. | ОЦ-4 |
355 | 500 | ГЦ5-1 | ГТК1-6 | ПУ-4, 2шт. | ОЦ-5 |
Поставка шумоглушителей осуществляется без упаковки.
Глушители шума изготовлены из оцинкованной стали ГОСТ 14918-80.
Пространство между коробом наружным и обечайкой глушителя равномерно заполнено по всей длине и сечению звукопоглощающим материалом.
Защитное покрытие, используемое для защиты звукопоглощающего материала от выдувания потоком воздуха состоият из перфорированного оцинкованного листа с диаметром отверстий 6 мм и шагом 12 мм и стеклоткани марки Э3-100 ГОСТ 19907-74.
Допускается замена стеклоткани Э3-100 ГОСТ 19907-74 на стеклоткани марок Э2-100, Э2-80 ГОСТ 19907-74 или другие стеклоткани с эквивалентным сопротивлением продуванию.
Крепление стеклоткани к перфорированному листу производится клеем 88Н ТУ 38-1051760-89 Швы сварных соединений соответствуют требованиям ГОСТ 15878-79.
Короб наружный трубчатого шумоглушителя изготовлен из оцинкованного листа ГОСТ 14918-80.
Фальцевые соединения глушителя шума прочное с хорошо уплотненными фальцами.
Места соединения частей глушителя контактной сваркой и фланцы, устанавливаемые на шумоглушители , изготовленные из стального углового проката, покрыты одним слоем противокоррозийной композиции ПКК ТУ 2243-010-1114617-94, либо другим материалом, равноценным по антикоррозийной защите.
Материалы, применяемые для изготовления глушителей шума, соответствуют указанным в конструкторской документации или договорах о поставках и имеют сертификаты заводов-изготовителей.
Монтаж и эксплуатация глушителей шума должны производиться в соответствии с монтажным проектом.
Изготовитель гарантирует соответствие глушителей шума требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных данным документом.
Гарантийный срок эксплуатации глушителей шума – 12 месяцев со дня отгрузки с завода изготовителя.
Шумоглушители транспортируются любым видом транспорта при условии соблюдения правил перевозок, действующих на соответствующих видах транспорта, и сохранности изделий от механических повреждений.
Условия транспортирования и хранения в части воздействия климатических факторов – 6 (группа ОЖ2) ГОСТ 15150-69.
При транспортировании глушителей шума в условиях, не обеспечивающих их защиту от атмосферных осадков, они должны быть размещены на транспортном средстве в положении, исключающем попадание осадков внутрь глушителя шума.
