Клапан дымоудаления

Клапан ДКС-1

Клапан ДКС-1 предназначен для открытия проемов в шахтах (каналах) систем вытяжной противодымной вентиляции зданий и сооружений различного назначения. Применение клапана осуществляется в соответствии с требованиями СНиП 2.04.05-91*. Предел огнестойкости клапана - 1,5 часа (Е90). Клапан сохраняет работоспособность вне зависимости от пространственной ориентации плоскости его установки. Устанавливается в проемах ограждающих конструкций, перекрытий или подвесных потолках, а также на ответвлениях воздуховодов дымовых или воздухоприточных каналов. Вид климатического исполнения и категория размещения - УХЛ4 по ГОСТ 15150-69. Клапаны с электромагнитным и электромеханическим приводами могут устанавливаться внутри помещения с температурой среды от - 30°С до + 50°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Для клапанов с площадью проходного сечения более 0,48 м2 используется модульная конструкция заслонки.

Схема установки клапана

Клапан ДКС-1

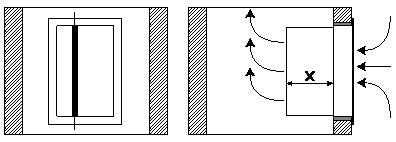

Вертикальное положение наибольшей стороны клапана
(створка клапан открыта)

Клапан дымоудаления ДКС-1

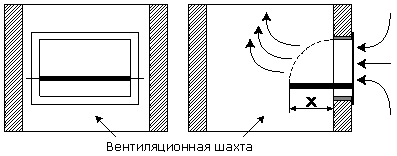

Горизонтальное положение наибольшей стороны клапана
(створка клапан открыта)

Клапан дымоудаления

Горизонтальная установка клапана на ответвлении воздуховода.

Клапан ДКС-1 дымоудаления

Вертикальная установка клапана на ответвлении воздуховода.

дымоудаления Клапан ДКС-1

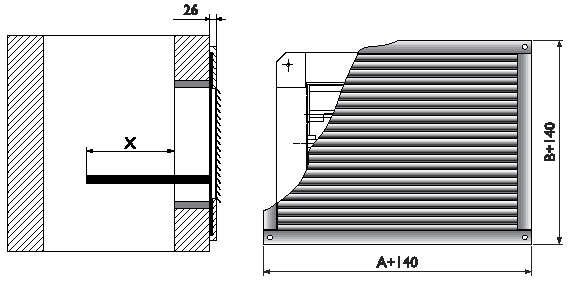

Схема установки клапана ДКС-1 с решеткой
