Вентиляционные изделия

Изделия для вентиляции выполняют из металла. Они имеют прямоугольное или круглое сечение и предназначены для того, чтобы перемещать воздух с влажностью до 60% и температурой не более 80С. Чаще всего используют их для вывода из помещений активных химических или нейтральных газов, а так же пыли, которая попадает в вентиляционные системы, аппараты воздушного подогрева и кондиционирования и аспирации сооружений общественно-бытового и промышленного назначения.

Изделия для вентиляции, а именно воздуховоды, по которым проходят пары с повышенной температурой или особо агрессивные газы, выполняют из специальных сплавов стали, которая является жаростойкой, обработанной антикоррозийным покрытием.

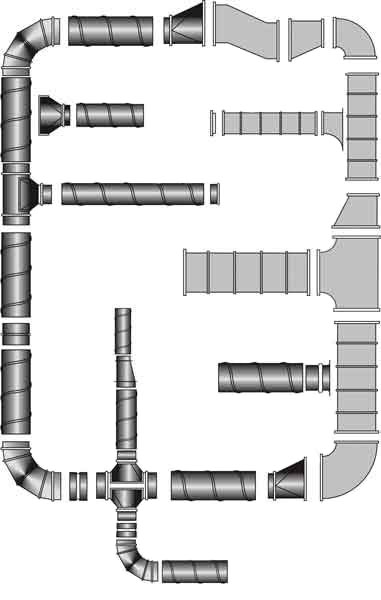

Сложная система воздуховодов собирается из нескольких частей. Это прямые участки, полуотводы и отводы тройники, врезки, заглушки, переходы. Так же любая система вентиляции имеет функциональные и соединительные элементы. Это не только воздухораспределители. К таким важным компонентам вентиляции относятся ниппели, фланцы, шумоглушителя и нагреватели воздуха.

Важно понимать, что такие детали должны иметь конкретные стандарты. Поэтому размеры их сечений прописаны согласно размерному ряду, который установлен в СНиП 2 .04 .05 и ВСН – 353. Существуют и евростандарты для таких изделий, указанные в EVROVENT 2 / 3 .

ГОСТ 25348 и ГОСТ 25346 рассказывают о предельном отклонении поперечных сечений фасонных деталей и воздуховодов, их вогнутости и выпуклости, а так де о продольном сечении и длине металлического профиля.

Для правильного монтажа вентиляционной системы, а так же для ее эффективности важно рассчитать массу всех элементов, входящих в воздуховод. Особенно это важно в том случае, если вентиляционные детали выполнены из разных сплавов. Определить общую их массу можно путем подсчета площади всей поверхности, толщине и длине стенки каждого элемента.
Важно понимать, что масса зависит от плотности тех или иных металлов. Для воздуховодов из алюминия (ρ = 2,7), для всевозможных сплавов из этого металла (ρ = 2,85), для нержавеющей стали (ρ = 8,95) и обычной стали (ρ = 7,85).

Потеря давления на различных участках воздуховода зависит от местного сопротивления и параметров местных вентиляционных изделий. Тут необходимо учесть диаметр деталей воздуховода, а так же скорость передвижения воздуха.

СНиП 2 .04 .05 рассказывает о пределах огнестойкости коллекторов и воздуховодов, которые прокладывают за пределами строения, а так же в бытовых комнатах, коридорах разных производственных построек, комнатах с категорией Д и Г. Так, для зданий с огнестойкостью 3, 4, 5 степени и помещениях категорий от А-Д включительно предел огневого сопротивления для элементов воздуховода является 0,25 ч. Для деталей вентиляции, расположенных в других административных и общественных зданиях, а так же их коридорах и складских комнат эта предельная огнестойкость порой достигает 0,5 ч.

Фасонные части сопрягают с прямыми фрагментами воздуховода без вспомогательных соединительных деталей. Однако, части круглого воздуховода крепят с прямыми и фасонными участками по принципу ниппельного соединения. Иными словами, ниппель D1 помогает соединить наружный диаметр фасонной детали воздуховода диаметром ровного канала воздуховода D.
