Ирисовые клапаны IRD

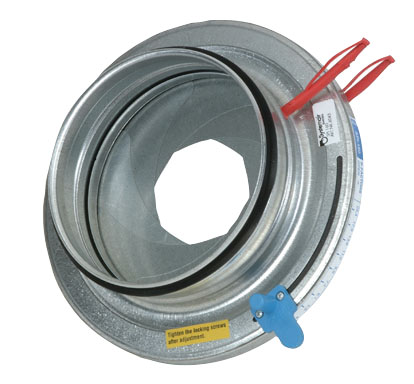

Ирисовый клапан Ирисовые клапаны IRD предназначены для регулирования потока воздуха и измерения его расхода в воздушных каналах круглого сечения.

Конструктивно клапаны IRD представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами. Ирисовые клапаны IRD выпускаются типоразмерами от 100 до 800мм.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

Управление воздушными клапанами IRD осуществляется вручную. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Выставив по рискам шкалы положение лепестков диафрагмы и измеряя с помощью дифференциального манометра падение давления на клапане, можно по измерительным диаграммам с большой точностью определить расход воздуха, проходящего через клапан.

Применение ирисовых клапанов позволяет значительно повысить точность и упростить процесс наладки вентиляционных систем.

Тип  клапана

Диаметр патрубка, мм

Длина,
мм

Диаметр корпуса, мм

Цена с НДС,
EURO

IRD  100

99

110

165

33

IRD  125

124

110

188

36

IRD  160

159

110

230

40

IRD  200

199

110

285

48

IRD  250

249

135

335

80

IRD  315

314

135

410

95

IRD  400

398

155

525

        177

IRD  500

498

170

655

        361

IRD  630

628

170

815

        441

IRD  800

798

270

1015

     1 041
