Управляющие модули для приточных систем с электрическим нагревателем

В стандартной комплектации выпускаются управляющие модули для систем с электрическим нагревателем мощностью до 90 кВт и мощностью двигателя приточного вентилятора до 6,6 кВт для двигателя с внешним ротором*.

Работа двигателей контролируется по величине потребляемого тока, состоянию термоконтактов и по обрыву ремня.

Под заказ собираются модули для больших мощностей вентиляторов и нагревателей.

Управляющие модули ACM1
М1 – электродвигатель приточного вентилятора;
DA – привод воздушной заслонки;
DSK – дифференциальный датчик давления;
TCK – канальный датчик температуры.

Технические характеристики

Управляющий модуль*

Двигатель вентилятора

Электронагреватель

Вводное напряжение, В/ф

Макс. рабочий ток вент-установки, А

Размеры модуля, ВxШxГ, мм

Макс. мощность, кВт

Напряже-ние, В/ф

Макс. мощность, кВт

Ступени мощности, кВт

ACM1-Т1V0-E17

0,34

220/1

17

17

380/3

27

500x400x200

ACM1-Т1V1-E17

0,55

28

ACM1-Т1V2-E17

0,87

30

ACM1-Т1V3-E17

1,4

33

ACM1-Т1V4-E17

2,2

38

ACM1-Т1W0-E17

0,88

380/3

17

17

380/3

27

500x400x200

ACM1-Т1W1-E17

1,5

28

ACM1-Т1W2-E17

2,4

30

ACM1-Т1W3-E17

4

33

ACM1-Т1W4-E17

6,6

38

ACM1-Т2V0-E27

0,34

220/1

27

27

380/3

42

600x400x200

ACM1-Т2V1-E27

0,55

43

ACM1-Т2V2-E27

0,87

45

ACM1-Т2V3-E27

1,4

48

ACM1-Т2V4-E27

2,2

53

ACM1-Т2W0-E27

0,88

380/3

27

27

380/3

42

600x400x200

ACM1-Т2W1-E27

1,5

43

ACM1-Т2W2-E27

2,4

45

ACM1-Т2W3-E27

4

48

ACM1-Т2W4-E27

6,6

53

ACM1-Т1V0-E45

0,34

220/1

45

15+15+15

380/3

70

700x500x250

ACM1-Т1V1-E45

0,55

72

ACM1-Т1V2-E45

0,87

74

ACM1-Т1V3-E45

1,4

76

ACM1-Т1V4-E45

2,2

81

ACM1-Т1W0-E45

0,88

380/3

45

15+15+15

380/3

70

700x500x250

ACM1-Т1W1-E45

2,4

72

ACM1-Т1W2-E45

4

74

ACM1-Т1W3-E45

6,6

76

ACM1-Т1W4-E45

8,3

81

ACM1-T1W0-E67

0,88

380/3

67

15+15+15+22,5

380/3

104

700x500x250

ACM1-T1W1-E67

1,5

106

ACM1-T1W2-E67

2,4

107

ACM1-T1W3-E67

4

110

ACM1-T1W4-E67

6,6

115

ACM1-T1W5-E67

8,3

118

ACM1-T1W2-E90

2,4

380/3

90

15+15+15+ 15+15+15

380/3

142

800x500x300

ACM1-T1W3-E90

4

144

ACM1-T1W4-E90

6,6

149

ACM1-T1W5-E90

8,3

152

* Другие конфигурации модулей изготавливаются в соответствии с бланком заказа.

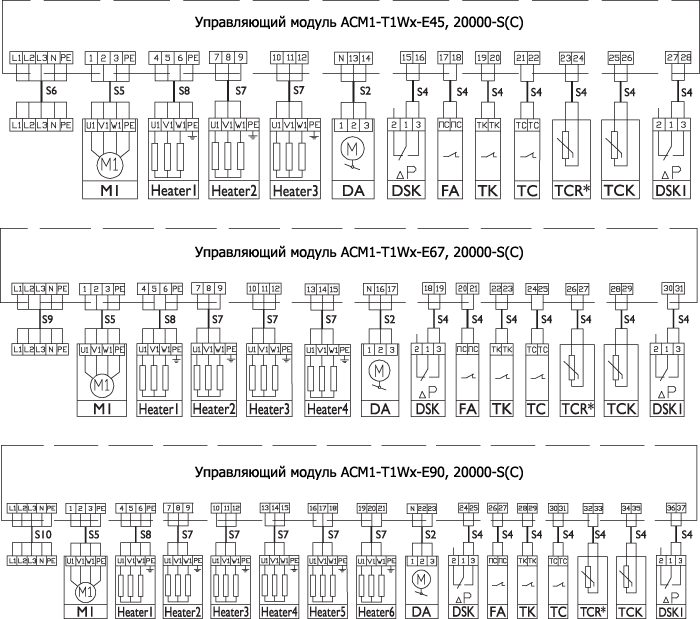

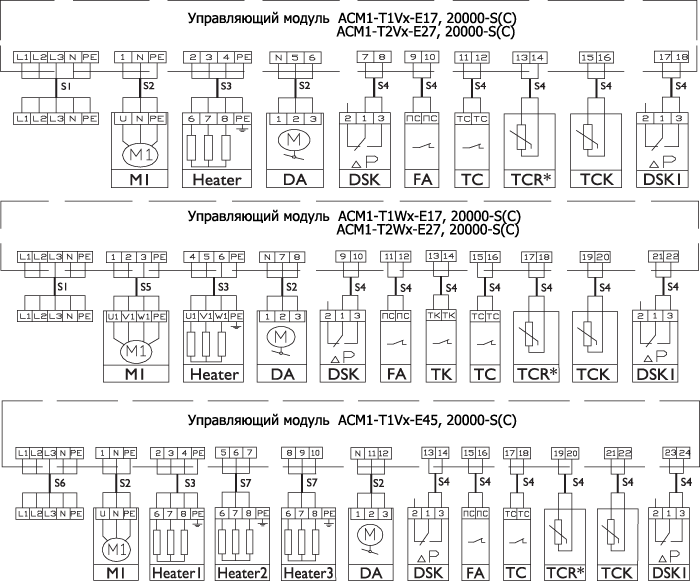

Управляющие модули ACM1

Управляющие модули ACM1
* Опция (при конфигурации 20000-С)
Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

М1 – электродвигатель приточного вентилятора;
Heater – группы электронагревателя (см. табл. Технические характеристики);
DA – привод воздушной заслонки;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
ТС – защитные термостаты нагревателя;
TCR – комнатный датчик температуры;
TCK – канальный датчик температуры;
TK – термоконтакты защиты двигателя ПВ.

Обозначение кабеля

Кол-во жил/сечение

Макс. мощность нагревателя, кВт

S1

5х4

17

5х10

27

S2

3х1,5

S3

4х4

17

4х10

27

S4

2х0,75

S5

4х2,5

S6

4х25 + «земля»

S7

3х4

S8

4x4

S9

4х35 + «земля»

S10

4х50 + «земля»
