Управляющие модули для приточных систем с комбинированным нагревом и охлаждением
В стандартной комплектации выпускаются управляющие модули для приточных систем с комбинированным режимом нагрева/охлаждения. Выпускаются различные модификации модулей, различающиеся подключаемым типом электродвигателя приточного вентилятора и различными типами конфигурации управления, которая в свою очередь определяется используемыми тепловыми агрегатами или их комбинациями:1 – водяной нагреватель;
2 – электрический нагреватель;
3 – камера смешивания;
4 – роторный регенератор;
5 – пластинчатый рекуператор;
6 – промежуточный теплоноситель;
7 – водяной охладитель;
8 – фреоновый охладитель.
Под заказ собираются модули для больших мощностей вентиляторов и нагревателей.
Технические характеристики
Управляющий модуль* |
Двигатель вентилятора |
Вводное напряжение, В/ф. |
Макс. рабочий ток вентустановки, А |
Размеры модуля, ВxШxГ, мм |
|
Макс. мощность, кВт |
Напряжение, В/ф. |
||||
Двигатель с внешним ротором |
|||||
ACM1-С6V0 |
0,34 |
220/1 |
220/1 |
2 |
600x400x200 |
ACM1-С6V1 |
0,55 |
3,2 |
|||
ACM1-С6V2 |
0,87 |
5 |
|||
ACM1-С6V3 |
1,4 |
8 |
|||
ACM1-С6V4 |
2,2 |
13 |
|||
ACM1-С6W0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
ACM1-С6W1 |
1,5 |
3,2 |
|||
ACM1-С6W2 |
2,4 |
5 |
|||
ACM1-С6W3 |
4 |
8 |
|||
ACM1-С6W4 |
6,6 |
13 |
|||
Двигатель с короткозамкнутым ротором |
|||||
ACM1-С6F0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
ACM1-С6F1 |
1,5 |
3,2 |
|||
ACM1-С6F2 |
2,4 |
5 |
|||
ACM1-С6F3 |
4 |
8 |
|||
ACM1-С6F4 |
6,6 |
13 |
|||

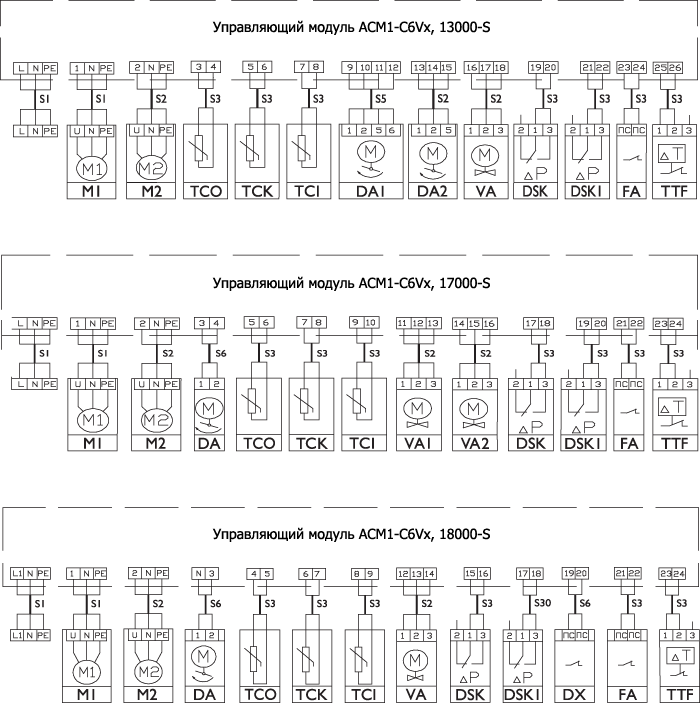

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA1 – привод входной воздушной заслонки;
DA2 – привод заслонки камеры смешения;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCО – датчик наружной температуры;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация.
TTF – термостат защиты по воздуху.
VA1 – привод рег. вентиля нагревателя;
VA2 – привод рег. вентиля охладителя;
DX – управление компрессором охладителя;
TK – термоконтакты защиты двигателя ПВ.

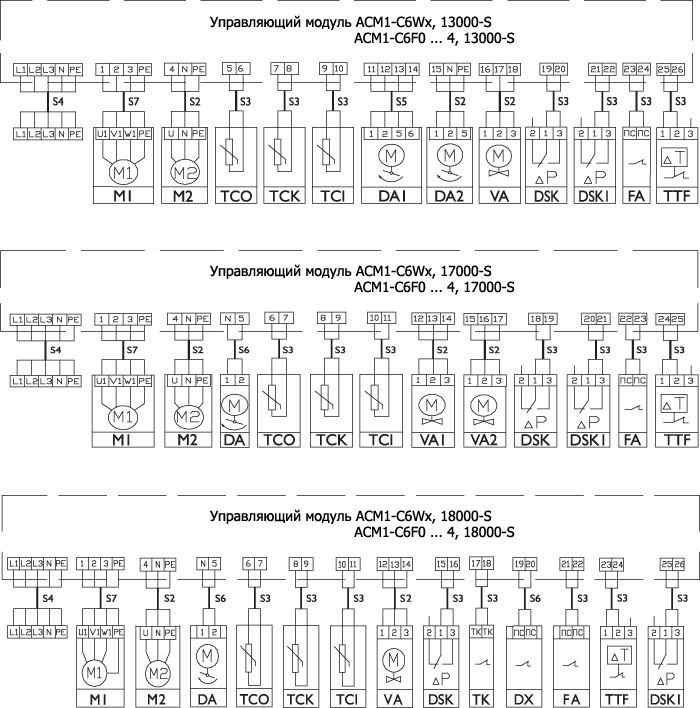

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA1 – привод входной воздушной заслонки;
DA2 – привод заслонки камеры смешения;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCО – датчик наружной температуры;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация.
TTF – термостат защиты по воздуху.
VA1 – привод рег. вентиля нагревателя;
VA2 – привод рег. вентиля охладителя;
DX – управление компрессором охладителя;
TK – термоконтакты защиты двигателя ПВ.
Обозначение кабеля |
Кол-во жил/сечение |
S1 |
3х2,5 |
S2 |
3х1,5 |
S3 |
2х0,75 |
S4 |
5х2,5 |
S5 |
4х1,5 |
S6 |
2х1,5 |
S7 |
4х2,5 |
