Управляющие модули для приточных систем с водяным нагревателем

В стандартной комплектации выпускаются управляющие модули для систем с водяным нагревателем и мощностью двигателя приточного вентилятора до 6,6 кВт для двигателя с внешним ротором, до 35 кВт для асинхронного двигателя с короткозамкнутым ротором. Работа двигателей с внешним ротором контролируется по величине номинального тока потребления и состоянию термоконтактов обмоток двигателя, для асинхронных двигателей с короткозамкнутым ротором - по величине потребляемого тока и по обрыву ремня. При мощности двигателя приточного вентилятора свыше 5,5 кВт его включение осуществляется по схеме «звезда–треугольник». В стандартном модуле предусмотрены клеммы для аварийного отключения по сигналам системы пожаротушения. Кроме этого, предусмотрено подключение циркуляционного насоса и термостата защиты теплообменника от замерзания по температуре приточного воздуха а также стабилизатор напряжения.

Под заказ собираются модули для больших мощностей вентиляторов и нагревателей.
Для более стабильной работы модуля вы можете самостоятельно приобрести стабилизаторы напряжения www.380va.ru и подключить следуя прилагаемой инструкции.

Управляющие модули ACM
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
DSK – дифференциальный датчик давления;
TTF– термостат защиты по воздуху.

Технические характеристики

Управляющий модуль*

Двигатель вентилятора

Вводное напряжение, В/ф.

Макс. рабочий ток вентустановки, А

Размеры модуля, ВxШxГ, мм

Макс. мощность, кВт

Напряжение, В/ф.

Двигатель с внешним ротором

ACM1-C2V0

0,34

220/1

220/1

2

600x400x200

ACM1-C2V1

0,55

3,2

ACM1-C2V2

0,87

5

ACM1-C2V3

1,4

8

ACM1-C2V4

2,2

13

ACM1-C2W0

0,88

380/3

380/3

2

600x400x200

ACM1-C2W1

1,5

3,2

ACM1-C2W2

2,4

5

ACM1-C2W3

4

8

ACM1-C2W4

6,6

13

Двигатель с короткозамкнутым ротором

ACM1-C2F0

0,88

380/3

380/3

2

600x400x200

ACM1-C2F1

1,5

3,2

ACM1-C2F2

2,4

5

ACM1-C2F3

4

8

ACM1-C2F4

6,6

13

ACM1-C2F5

8,3

16

ACM1-C2F6

10

20

ACM1-C2F7

17

32

ACM1-C2F8

28

50

ACM1-C2F9

35

64

* Другие конфигурации модулей изготавливаются в соответствии с бланком заказа.

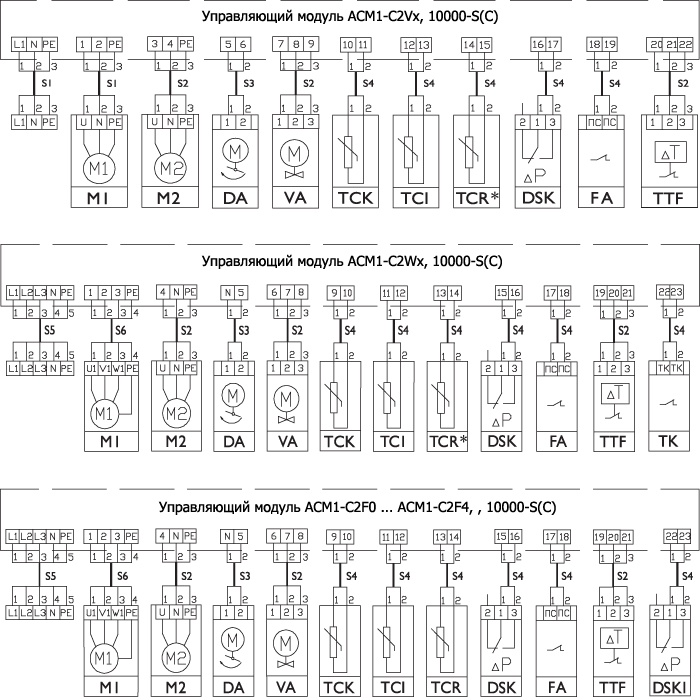

Управляющие модули ACM
* Опция (при конфигурации 10000-С)
Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCR – датчик температуры в помещении;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
TTF – термостат защиты по воздуху.

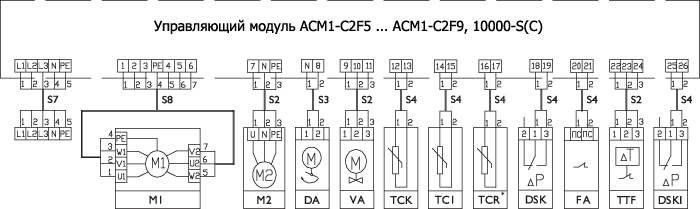

Управляющие модули ACM

* Опция (при конфигурации 10000-С) Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA – привод воздушной заслонки;
VA – привод регулирующего вентиля;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCR – датчик температуры в помещении;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
TTF – термостат защиты по воздуху.

Обозначение кабеля

Кол-во жил/сечение

Макс. мощность двигателя вентилятора, кВт

S1

3х2,5

S2

3х1,5

S3

2х1,5

S4

2х0,75

S5

5х2,5

S6

4х2,5

S7

5х2,5

8,3

5х4

10

5х6

17

5х16

28

5х25

35

S8

7х2,5

8,3

7х4

10

7х6

17

7х16

28

7х25

35
