Климатические установки для бассейнов PoolStar, Polar Bear

Климатические установки PoolStar специально разработаны для использования в бассейнах, где необходимо комплексное решение проблемы поддержания нужного микроклимата. Установки обеспечивают поддержание заданного уровня относительной влажности воздуха, нагрев воздуха и вентиляцию помещения бассейна.

Установки снабжены двумя высокоэффективными рекуператорами - пластинчатым рекуператором и рекуператором с промежуточным теплоносителем, что позволяет установкам работать в режиме вентиляции при низкой температуре наружного воздуха.

Высоконапорный центробежный вентилятор позволяет подключить к установке развитую систему воздуховодов.

Установка снабжена фильтрами для очистки свежего и рециркуляционого воздуха.

Все установки заправлены хладагентом и проходят полную проверку работоспособности перед отгрузкой с завода.

Основные функции установок PoolStar:

• Осушение воздуха с утилизацией тепла.
• Вентиляция помещения с утилизацией тепла.
• Нагрев воздуха калорифером, работающим на горячей воде из системы отопления.

Исполнения установок:

• Стандартное исполнение.
• Установки в исполнении RH снабжены системой утилизации тепла, которая используется для частичного подогрева воды бассейна и подключается к системе циркуляции воды бассейна.
• Установки в исполнении T снабжены дополнительным внешним конденсатором, что позволяет им в процессе осушения охлаждать воздух в помещении бассейна. При повышении температуры установки переключаются с внутреннего конденсатора на внешний и начинают работать в режиме охлаждения.
• Установки в исполнении С поставляются в левом исполнении по ходу воздуха главного вентилятора.

Корпус

Осушители собраны на прочной раме и снабжены быстросъемными панелями. Панели отштампованы из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской.

Холодильный контур

Осушители заправлены озонобезопасным хладагентом R407C.

Компрессоры

В установках используется герметичные спиральные компрессоры, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессоры установлены на резиновых антивибрационных втулках. Компрессоры снабжены защитой от перегрева и подогревателями картера, работающими все время, пока установка подключена к сети и находится в режиме ожидания.

Испарители и конденсаторы

Испаритель и конденсатор представляют собой медно-алюминиевые теплообменники, алюминиевые пластины оребрения теплообменников покрыты специальным эпоксидным составом для защиты от коррозии. Под испарителем расположен поддон из нержавеющей стали для сбора конденсата.

Вентиляторы

Агрегат снабжен высоконапорными центробежными вентиляторами с ременным (главный вентилятор) и прямым приводом (вентилятор вытяжки).

Воздушные фильтры

На входе воздуха из бассейна и на входе свежего воздуха установлены воздушные фильтры.

Рекуператор

Установка снабжена двумя рекуператорами. Пластинчатый рекуператор работает постоянно, рекуператор с промежуточным теплоносителем (гликолевый) включается при понижении температуры наружного воздуха.

Калорифер

В агрегате установлен воздушный калорифер для нагрева воздуха. Калорифер представляет собой медно-алюминиевый теплообменник и работает на горячей воде из системы отопления. Подача воды регулируется встроенным трехходовым вентилем, работой вентиля управляет контроллер установки.

Система утилизации тепла (исполнение RH)

Установки PoolStar RH снабжены системой утилизации тепла и подогрева воды бассейна. В этих моделях установлен дополнительный конденсатор водяного охлаждения, рассчитанный на работу с хлорированной водой бассейна.

Воздушные клапаны

Воздушные клапаны с электроприводом установлены в каналах притока свежего воздуха и вытяжки. Работой клапанов управляет контроллер установки.

Силовой электрический блок

Содержит главный выключатель, автоматические выключатели для компрессора, вентиляторов и внешних цепей, реле компрессора и вентиляторов, реле защиты от неправильного подключения фаз, клеммы для подключения внешнего управления и выдачи сигнала об аварии.

Микропроцессорный блок управления

Микропроцессорный блок управления поддерживает необходимый уровень влажности и температуры в помещении по сигналам датчиков влажности и температуры, также блок управляет работой системы вентиляции. Блок управления снабжен ЖК-дисплеем и имеет возможность подключения к системе «умный дом» по протоколам MODBUS, LONWORKS, BACNET или TREND.

Внешний конденсатор (исполнение T)

Внешний конденсатор представляет собой медно-алюминиевый теплообменник. Осевой вентилятор с непосредственным приводом снабжен защитным термоконтактом и регулятором скорости для работы при низких температурах окружающей среды.


осушитель PoolStar
осушитель PoolStar
осушитель PoolStar
осушитель PoolStar

Технические характеристики

Модель

PS 90B

PS 120B

PS 200B

PS 250B

PS 280B

PS 380B

PS 450B

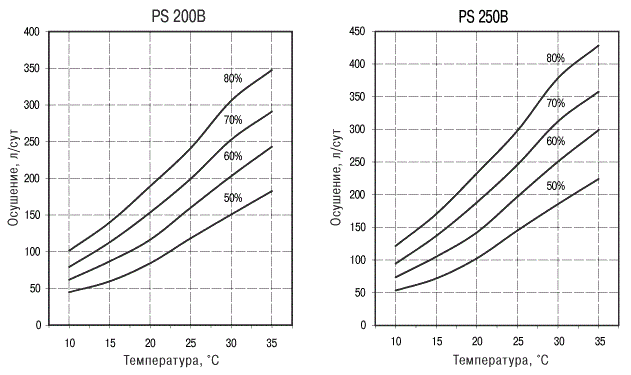

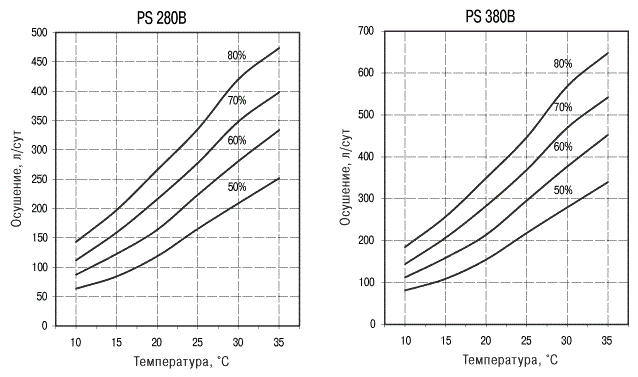

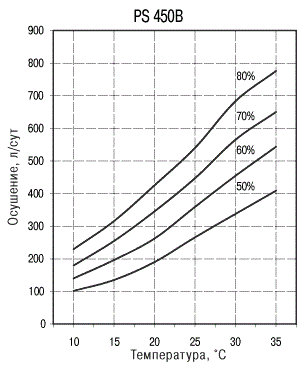

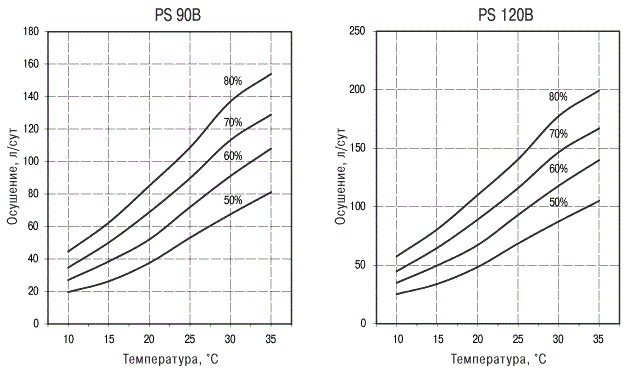

Производительность осушения при t=30°C/RH=60%, режим 100 % рециркуляции

л/сут

91

118

203

251

294

376

455

Производительность осушения при t=30°C/RH=60%, подмес 30 % свежего воздуха с t=5°C/RH=80%

л/сут

182

235

406

501

588

753

909

Потребляемая электрическая мощность (номинальная)

кВт

2,5

3

4,8

6,1

7

9,1

10,4

Ток (максимальный)

А

6,4

7,2

10,8

14

15,3

20,4

22,8

Мощность нагрева воды (теплоутилизация) (1)

кВт

1,6

2,2

3,7

4,5

5,8

6,7

8,1

Расход воды через теплообменник (теплоутилизация) (1)

л/ч

275

380

640

780

1000

1150

1400

Падение давления на теплообменнике (теплоутилизация) (1)

кПа

11

7

8

11

12

13

13

Мощность нагрева воздуха калорифером (2)

кВт

15

18,3

28,4

33

44

50,8

55,8

Расход воды через калорифер (2)

л/ч

1290

1580

2500

2900

3800

4400

4800

Падение давления на калорифере (2)

кПа

11

16

25

33

16

21

25

Холодопроизводительность (исполнение T)

кВт

6,5

7,5

12

16

20

24

29

Производительность главного вентилятора

м3/час

1500

2000

2800

3500

4200

5200

6000

Макс. внешнее статическое давление

Па

200

200

200

200

200

200

180

Производительность вентилятора вытяжки

м3/час

450

600

840

1050

1250

1550

1800

Хладагент

R407C

R407C

R407C

R407C

R407C

R407C

R407C

Уровень звукового давления (3)

дБ (А)

63

63

66

66

68

69

69

Рабочий диапазон температуры воздуха

°C

10÷36

10÷36

10÷36

10÷36

10÷36

10÷36

10÷36

Рабочий диапазон относительной влажности

%

30÷99

30÷99

30÷99

30÷99

30÷99

30÷99

30÷99

Диаметр дренажного патрубка

дюйм

03.апр

03.апр

03.апр

40271

40271

40271

40271

Вес

кг

290

350

400

420

570

590

620

Напряжение электропитания

В/ф

400/3

400/3

400/3

400/3

400/3

400/3

400/3


(1) При температуре воды бассейна на входе/выходе теплоутилизатора 25/30 °C (только в исполнении RH);
(2) При температуре горячей воды 80/70 °C и температура воздуха в помещении 32 °C ;
(3) На расстоянии 1 м.

Основные режимы работы:

Осушение с вентиляцией

осушитель PoolStar

Режим включается автоматически по команде недельного таймера или вручную. Это основной режим установки, его рекомендуется использовать при средней и высокой загрузке бассейна.
• вентиляция с подмесом свежего воздуха работает постоянно;
• компрессор включается и выключается автоматически по команде датчика влажности;
• воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.

Вентиляция

осушитель PoolStar

Режим включается автоматически по команде недельного таймера или вручную. Режим рекомендуется использовать при низкой загрузке бассейна.
• вентиляция с подмесом свежего воздуха работает постоянно;
• компрессор выключен;
• воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.

Осушение без вентиляции

осушитель PoolStar

Режим включается автоматически по команде недельного таймера или вручную. Режим рекомендуется использовать при отсутствии посетителей.
• вентиляция работает в режиме рециркуляции, без подмеса свежего воздуха;
• компрессор включается и выключается автоматически по команде датчика влажности;
• воздушный калорифер включается и выключается автоматически по команде датчика температуры воздуха.

Принцип работы

осушитель PoolStar
1 - подача воздуха в бассейн
2 - забор воздуха из бассейна
3 - выброс вытяжного воздуха
4 - забор наружного воздуха

Влажный и теплый воздух из бассейна проходит через фильтр A и поступает в рекуператор B.

Далее поток воздуха разделяется – часть (0-30%) воздуха удаляется с помощью вентилятора вытяжки C, часть проходит через испаритель D холодильного контура. Теплый удаляемый воздух нагревает теплообменник I рекуператора с промежуточным теплоносителем, количество удаляемого воздуха контролируется воздушным клапаном E.

В состав рекуператора с промежуточным теплоносителем входят теплообменники I, J и циркуляционный насос K. Насос автоматически влючается при понижении температуры наружного воздуха и циркуляция раствора гликоля обеспечивает подогрев приточного воздуха.

Воздух, проходящий через испаритель D, охлаждается ниже точки росы, осушается и поступает в главный вентилятор G. Приточный воздух проходит через фильтр и также поступает в главный вентилятор G. Количество приточного воздуха контролируется воздушным клапаном E. В зимнее время приточный воздух подогревается теплообменником J.

После главного вентилятора G обрабатываемый воздух проходит через рекуператор B, подогревается, поступает в конденсатор F холодильного контура и проходит вторую стадию нагрева.

Далее воздух проходит через калорифер H, при необходимости нагревается и подается в помещение бассейна.

Пример расположения установки в здании

Канальные осушители PoolStar
Установка расположена в соседнем помещении, подача воздуха сверху

Канальные осушители PoolStar
Установка расположена в подвальном помещении, подача воздуха снизу

Размеры PS 90B, PS 120B

Канальные осушители PoolStar

Модель

A (мм)

B (мм)

C (мм)

PS 90B

640

1568

1766

PS 120B

640

1568

1766

Размеры PS 200B - PS 450B

Канальные осушители PoolStar

Модель

A (мм)

B (мм)

C (мм)

PS 200B

737

1507

1766

PS 250B

737

1507

1766

PS 280B

1238

1957

1962

PS 380B

1238

1957

1962

PS 450B

1238

1957

1962
