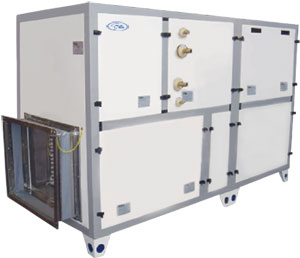

Климатические установки для бассейнов PoolStar II , Polar Bear
Климатические установки PoolStar II специально разработаны для использования в больших бассейнах, где необходимо комплексное решение проблемы поддержания требуемого микроклимата. Установки обеспечивают поддержание заданного уровня относительной влажности воздуха, нагрев воздуха и вентиляцию помещения бассейна. Для повышения энергоэффективности установки могут быть снабжены рекуператором «тепловая трубка» (модели P) или пластинчатым рекуператором (модели Х). Высоконапорные центробежные вентиляторы позволяют подключить к установке разветвленную систему воздуховодов. Установка снабжена фильтрами для очистки свежего и рециркуляционого воздуха.Основные функции установок PoolStar II:
• Осушение воздуха с утилизацией тепла.• Вентиляция помещения с утилизацией тепла.
• Нагрев воздуха калорифером, работающим на горячей воде из системы отопления.
Исполнения установок:
• Исполнение A - правое по ходу воздуха.• Исполнение С - левое по ходу воздуха.
• Исполнение L - модели с меньшей производительностью по воздуху, чем стандартные.
• Исполнение H - модели с большей производительностью по воздуху, чем стандартные.
• Исполнение RH - модели снабжены системой утилизации тепла, которая используется для частичного подогрева воды бассейна и подключается к системе циркуляции воды бассейна.
Корпус
Установки собраны на прочном каркасе из алюминиевого профиля и снабжены быстросъемными панелями. Панели изготовлены из высококачественной оцинкованной стали, покрытой для повышения коррозионной стойкости порошковой краской, и теплоизолированы слоем минеральной ваты толщиной 50 мм.Компрессоры
В установках используется герметичные спиральные компрессоры, на линиях всасывания и нагнетания смонтированы сервисные порты. Компрессоры снабжены защитой от перегрева.Испарители и конденсаторы
Испаритель и конденсатор представляют собой медно-алюминиевые теплообменники, алюминиевое оребрение теплообменников покрыто специальным эпоксидным составом для защиты от коррозии.Вентиляторы
Установка снабжена высоконапорными центробежными вентиляторами притока и вытяжки. При заказе установки возможно изменить параметры вентиляторов.Воздушные фильтры
На заборе воздуха из бассейна и на заборе свежего воздуха установлены воздушные фильтры.Рекуператоры
Установка может быть снабжена рекуператором «тепловая трубка» или пластинчатым рекуператором. Пластины и трубки рекуператоров покрыты специальным эпоксидным составом для защиты от коррозии.Калорифер
В агрегате установлен воздушный калорифер для нагрева воздуха. Калорифер представляет собой медно-алюминиевый теплообменник и работает на горячей воде из системы отопления, оребрение калорифера покрыто` специальным эпоксидным составом для защиты от коррозииСистема утилизации тепла (исполнение RH)
Установки PoolStar II RH снабжены системой утилизации тепла и подогрева воды бассейна. В этих моделях установлен дополнительный конденсатор водяного охлаждения, рассчитанный на работу с хлорированной водой бассейна.Микропроцессорный блок управления
Микропроцессорный блок управления поддерживает необходимый уровень влажности и температуры в помещении по сигналам датчиков влажности и температуры, также блок управляет работой системы вентиляции. Блок управления снабжен ЖК-дисплеем и имеет возможность подключения к системе "умный дом". Для удобства работы с установкой блок управления собран в отдельном шкафу.Принцип работы

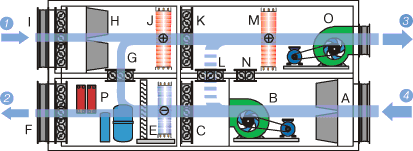

Влажный и теплый воздух из бассейна проходит через фильтр A и поступает в вытяжной вентилятор B. Далее поток воздуха проходит через воздушный клапан C, отдает тепло рекуператору D (модели H и X) и попадает в испаритель E. Воздух, проходящий через испаритель E, охлаждается ниже точки росы и осушается. Далее поток воздуха разделяется - часть удаляется через клапан вытяжки F, часть проходит через байпасный клапан G и смешивается с наружным воздухом, поступившим через приточный фильтр H и клапан I. Далее воздух поступает в рекуператор D (модели P и X) или напрямую в конденсатор J, нагревается и проходит через клапан K. После клапана воздух проходит через калорифер M, при необходимости нагревается и подается в помещение бассейна вентилятором O. В зависимости от потребности в осушении и вентиляции поток воздуха может перераспределяться и проходить через байпасные клапаны L и N. Установки в исполнении RH снабжены конденсатором P, который используется для подогрева воды бассейна.Базовая модель
Технические характеристики
Модель |
PS II 300 |
PS II 500 |
PS II 800 |
PS II 1100 |
PS II 1600 |
|
Производительность осушения при t=30°C/RH=55%, режим 100 % рециркуляции |
л/сут |
276 |
552 |
761 |
1027 |
1589 |
Производительность осушения при t=30°C/RH=55%, подмес 30 % свежего воздуха с t=5°C/RH=85% |
л/сут |
706 |
1296 |
1944 |
2592 |
3629 |
Потребляемая электрическая мощность (номинальная) |
кВт |
14 |
26,3 |
49,6 |
57,5 |
81,3 |
Мощность нагрева воды (теплоутилизация, исполнение RH) |
кВт |
23 |
46 |
67 |
93 |
135 |
Мощность нагрева воздуха калорифером (1) |
кВт |
55,7 |
110,6 |
137,3 |
196,5 |
288,6 |
Производительность вентилятора |
м3/час |
5000 |
10000 |
15000 |
20000 |
28000 |
Макс. внешнее статическое давление (приточный вентилятор) |
Па |
350 |
350 |
350 |
350 |
350 |
Макс. внешнее статическое давление (вытяжной вентилятор) |
Па |
350 |
350 |
350 |
350 |
350 |
Длина |
мм |
3600 |
4200 |
4700 |
5200 |
5600 |
Ширина |
мм |
1100 |
1400 |
1400 |
1680 |
1980 |
Высота |
мм |
1480 |
2100 |
2500 |
2740 |
3340 |
Вес |
кг |
1096 |
1781 |
2379 |
2966 |
4100 |

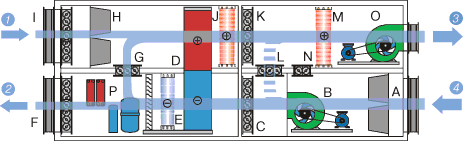

Установки с рекуператором с промежуточным теплоносителем
Технические характеристики
Модель |
PS II P300 |
PS II P500 |
PS II P800 |
PS II P1100 |
PS II P1600 |
|
Производительность осушения при t=30°C/RH=55%, режим 100 % рециркуляции |
л/сут |
319 |
629 |
977 |
1282 |
1795 |
Производительность осушения при t=30°C/RH=55%, подмес 30 % свежего воздуха с t=5°C/RH=85% |
л/сут |
749 |
1555 |
2290 |
3048 |
4354 |
Потребляемая электрическая мощность (номинальная) |
кВт |
13,5 |
23,2 |
44,2 |
49,9 |
67,4 |
Мощность нагрева воды (теплоутилизация, исполнение RH) |
кВт |
16 |
32 |
46 |
67 |
93 |
Мощность нагрева воздуха калорифером (1) |
кВт |
55,7 |
110,6 |
137,3 |
196,5 |
288,6 |
Производительность вентилятора |
м3/час |
5000 |
10000 |
15000 |
20000 |
28000 |
Макс. внешнее статическое давление (приточный вентилятор) |
Па |
350 |
350 |
350 |
350 |
350 |
Макс. внешнее статическое давление (вытяжной вентилятор) |
Па |
350 |
350 |
350 |
350 |
350 |
Макс. внешнее статическое давление (вытяжной вентилятор) |
||||||
Длина |
мм |
4200 |
4700 |
5300 |
5750 |
6050 |
Ширина |
мм |
1100 |
1400 |
1400 |
1680 |
1980 |
Высота |
мм |
1480 |
2100 |
2500 |
2740 |
3340 |
Вес |
кг |
1292 |
2148 |
2740 |
3508 |
4602 |

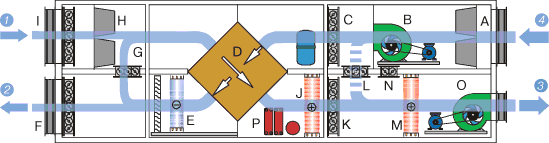

Установки с пластинчатым рекуператором
1 - забор наружного воздуха
2 - выброс вытяжного воздуха
3 - подача воздуха в бассейн
4 - забор воздуха из бассейна
Технические характеристики
Модель |
PS II X300 |
PS II X500 |
PS II X800 |
PS II X1100 |
PS II X1600 |
|
Производительность осушения при t=30°C/RH=55%, режим 100 % рециркуляции |
л/сут |
286 |
569 |
811 |
1111 |
1550 |
Производительность осушения при t=30°C/RH=55%, подмес 30 % свежего воздуха с t=5°C/RH=85% |
л/сут |
749 |
1498 |
2376 |
3168 |
4435 |
Потребляемая электрическая мощность (номинальная) |
кВт |
12,4 |
23 |
42,6 |
48,1 |
70 |
Мощность нагрева воды (теплоутилизация, исполнение RH) |
кВт |
16 |
32 |
46 |
67 |
93 |
Мощность нагрева воздуха калорифером (1) |
кВт |
55,7 |
110,6 |
137,3 |
196,5 |
288,6 |
Производительность вентилятора |
м3/час |
5000 |
10000 |
15000 |
20000 |
28000 |
Макс. внешнее статическое давление (приточный вентилятор) |
Па |
350 |
350 |
350 |
350 |
350 |
Макс. внешнее статическое давление (вытяжной вентилятор) |
Па |
350 |
350 |
350 |
350 |
350 |
Длина |
мм |
5300 |
6550 |
7650 |
8150 |
8550 |
Ширина |
мм |
1100 |
1400 |
1400 |
1680 |
1980 |
Высота |
мм |
1480 |
2100 |
2500 |
2740 |
3340 |
Вес |
кг |
1324 |
2232 |
3149 |
3960 |
5062 |
