Защитные решетки для прямоугольных и круглых каналов БСР, БСК, BSV

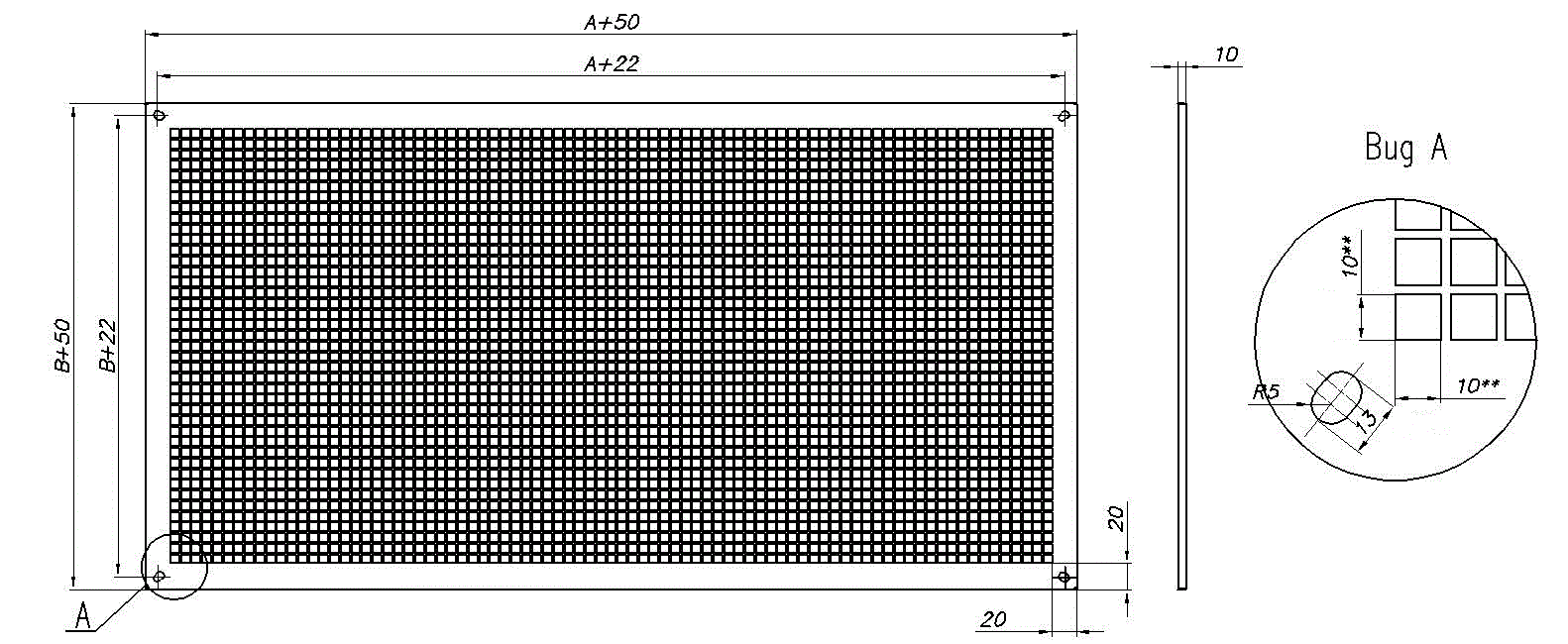

Защитные решетки типа БСК предназначены для круглых каналов и крепятся к круглым воздуховодам, для этого предусмотрены пластины с отверстиями для закрепления решетки на самонарезающие винты. Защитные решетки БСР (для прямоугольных каналов) соединяются с фланцем прямоугольного канала при помощи болтового скрепления через предусмотренные отверстия в решетке. Решетки предназначены для циркуляции воздуха, предотвращают попадание во внутрь воздуховода посторонних предметов. Изготавливаются решетки из листовой оцинкованной стали толщиной 1,5мм или из листовой х/к. При изготовлении решетки из листовой х/к стали окрашиваются с помощью порошкового напыления в RAL 7047 (серый цвет).Окрашивание продукции в любой другой цвет по каталогу RAL, возможно при изготовлении на заказ. Конструктивная схема решетки:
Типоразмерный ряд решеток защитных БСР:
Типоразмер |
A, мм |
В, мм |
Масса, кг |
К ж.с. |
БСР 300х150 |
300 |
150 |
0,55 |
0.72 |
БСР 400х200 |
400 |
200 |
0,79 |
|
БСР 500х250 |
500 |
250 |
1,08 |
|
БСР 500х300 |
500 |
300 |
1,17 |
|
БСР 600х300 |
600 |
300 |
1,33 |
|
БСР 600х350 |
600 |
350 |
1,48 |
|
БСР 700х400 |
700 |
400 |
1,85 |
|
БСР 800х500 |
800 |
500 |
2,45 |
|
БСР 1000х500 |
1000 |
500 |
2,94 |

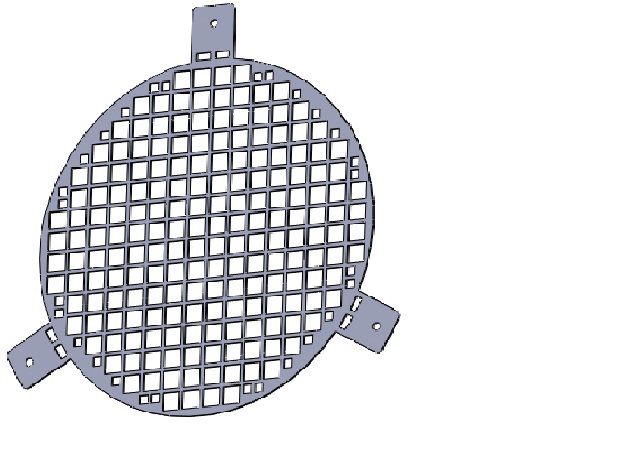

Внешний вид решетки БСК:

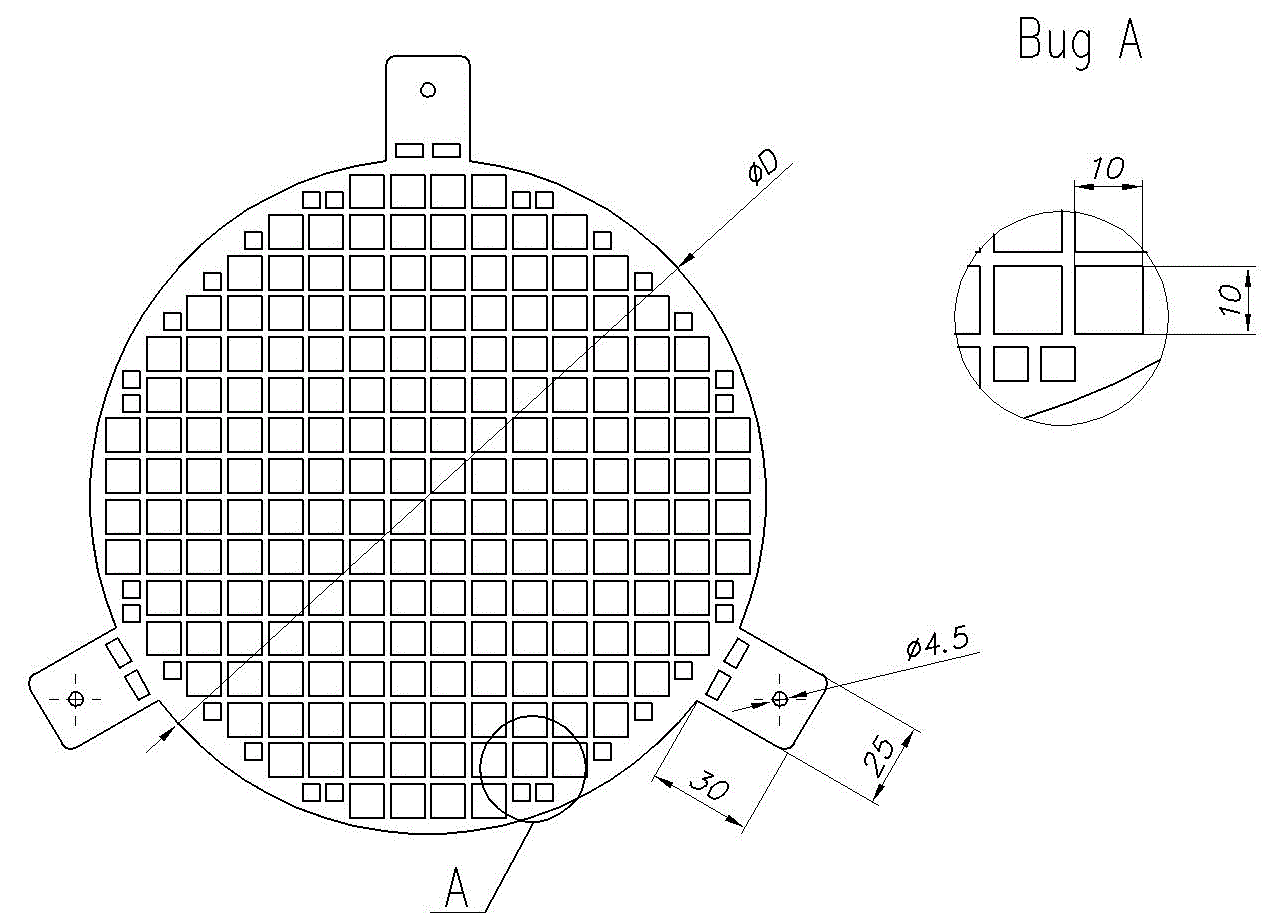

Конструктивная схема решетки:
Типоразмерный ряд решеток защитных БСК:
Типоразмер |
D, мм |
Масса, кг |
К ж.с. |
БСК 100 |
100 |
0.101 |
0.63 |
БСК 125 |
125 |
0.112 |
|
БСК 160 |
160 |
0.135 |
|
БСК 200 |
200 |
0.165 |
|
БСК 250 |
250 |
0.206 |
|
БСК 315 |
315 |
0.252 |
|
БСК 355 |
355 |
0.299 |
|
БСК 400 |
400 |
0.368 |
|
БСК 500 |
500 |
0.442 |
|
БСК 630 |
630 |
0.675 |
Защитная решетка BSV
Используется защитная решётка BSV, для перекрывания отверстий воздуховодов систем вентиляции круглых и канальных вентиляторов с целью защиты от разрушения предметами случайно попавшими в зону всасывания. При изготовлении решетки используется стальная проволока, которая крепится шурупами.
| Размеры, мм | |||||||||
| Тип решетки BSV | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 500 |
| Ød | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 500 |
