Шумоглуштели трубчатые прямоугольные ГТП

Глушители шума вентиляционных установок предназначенны для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов и распространяющегося по ним.

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные примеси.Необходимость применения типа глушителя и их количество определяется проектом.

Пример условного обозначения шумоглушителя трубчатого прямоугольного 400 мм на 200мм длиной 900 мм: «Глушитель трубчатый прямоугольный ГТП 40-20-90 ТУ 4863-003-53249739-2006»

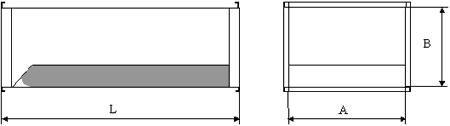

Обозначение	L, мм	A, мм	B, мм	Вес, кг
ГТП 30-15-60	600	300	150	7,9
ГТП 30-15-90	900	300	150	10,9
ГТП 40-20-60	600	400	200	10,5
ГТП 40-20-90	900	400	200	14,6
ГТП 50-25-60	600	500	250	13,3
ГТП 50-25-90	900	500	250	18,5
ГТП 50-30-60	600	500	300	14,2
ГТП 50-30-90	900	500	300	19,7
ГТП 60-30-60	600	600	300	16,2
ГТП 60-30-90	900	600	300	22,5
ГТП 60-35-60	600	600	350	17,2
ГТП 60-35-90	900	600	350	23,9
ГТП 70-40-80	600	700	400	20,2
ГТП 70-40-90	900	700	400	28,1
ГТП 80-50-60	600	800	500	24,3
ГТП 80-50-90	900	800	500	33,9
ГТП 100-50-60	600	1000	500	28,8
ГТП 100-50-90	900	1000	500	40,1

Поставка шумоглушителей осуществляется без упаковки.

Глушители шума изготовлены из оцинкованной стали ГОСТ 14918-80.

Пространство между коробом наружным и обечайкой глушителя равномерно заполнено по всей длине и сечению звукопоглощающим материалом.

Защитное покрытие, используемое для защиты звукопоглощающего материала от выдувания потоком воздуха состоият из перфорированного оцинкованного листа с диаметром отверстий 6 мм и шагом 12 мм и стеклоткани марки Э3-100 ГОСТ 19907-74.

Допускается замена перфорированного листа другим с отношением свободного сечения отверстий перфорации к общей площади не менее 20%.

Допускается замена стеклоткани Э3-100 ГОСТ 19907-74 на стеклоткани марок Э2-100, Э2-80 ГОСТ 19907-74 или другие стеклоткани с эквивалентным сопротивлением продуванию.

Крепление стеклоткани к перфорированному листу производится клеем 88Н ТУ 38-1051760-89

Швы сварных соединений соответствуют требованиям ГОСТ 15878-79.

Короб наружный трубчатого глушителя шума изготовлен из оцинкованного листа ГОСТ 14918-80.

Фальцевые соединения глушителя шума прочное с хорошо уплотненными фальцами.

Места соединения частей глушителя контактной сваркой и фланцы, устанавливаемые на шумоглушители, изготовленные из стального углового проката, покрыты одним слоем противокоррозийной композиции ПКК ТУ 2243-010-1114617-94, либо другим материалом, равноценным по антикоррозийной защите.

Материалы, применяемые для изготовления глушителей шума, соответствуют указанным в конструкторской документации или договорах о поставках и имеют сертификаты заводов-изготовителей.

Монтаж и эксплуатация глушителей шума должны производиться в соответствии с монтажным проектом.

Изготовитель гарантирует соответствие глушителей шума требованиям настоящих технических условий при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных данным документом.

Гарантийный срок эксплуатации шумоглушителей шума – 12 месяцев со дня отгрузки с завода изготовителя.

Шумоглушители транспортируются любым видом транспорта при условии соблюдения правил перевозок, действующих на соответствующих видах транспорта, и сохранности изделий от механических повреждений.

Условия транспортирования и хранения в части воздействия климатических факторов – 6 (группа ОЖ2) ГОСТ 15150-69.

При транспортировании глушителей шума в условиях, не обеспечивающих их защиту от атмосферных осадков, они должны быть размещены на транспортном средстве в положении, исключающем попадание осадков внутрь глушителя шума.
