Узлы обвязки для водяных теплообменников
Для чего нужны детали водных теплообменников?

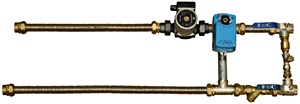

Главной деталью водного теплообменника является узел обвязки. Он необходим для того, чтобы контролировать температуру носителя тепла и воздуха, который с ним контактирует в момент прохода через теплообменник, в системах кондиционирования и вентиляции. Иными словами, постоянная циркуляция теплоносителя в гидравлическом контуре обменника тепла не дает ему заморозиться. Узел обвязки состоит из специального насоса, вентиля со специфическим электроприводом, фильтра, балансировочного вентиля, нескольких запорных каналов и обратного клапана.

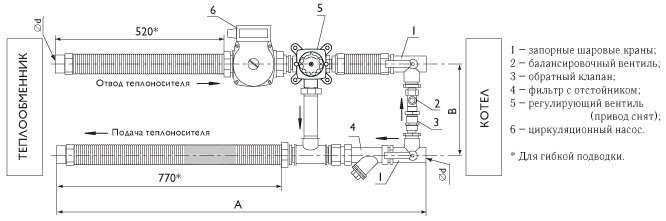

Узел обвязки очень прост в установке и эксплуатации. Он подсоединяется к теплообменнику при помощи гибкой подводки. Важно, чтобы расстояние от узла обвязки до теплообменника было минимальным. Это предохранит коллектор от нагрузки. Электрический вал насоса нужно располагать горизонтально. Определить рабочую точку узла обвязки можно при помощи расчета расходов теплоносителя через установленный теплообменник и подсчета потерь давления в трубах проводки и теплообменнике.
Тип узла |
Насос |
Вентиль |
Электро-привод |
Длина мм |
Межосевое расстояние мм |
Диаметр подключе-ний, мм |
Цена |
ВДЛ-300А-40-1,0 |
UPS 25-40 |
3DS 15-1,0 |
ADM04 |
970 |
325 |
G 3/4” |
580,00 |
ВДЛ-300А-40-1,6 |
UPS 25-40 |
3DS 15-1,6 |
ADM04 |
970 |
330 |
G 3/4” |
580,00 |
ВДЛ-300А-40-2,5 |
UPS 25-40 |
3DS 15-2,5 |
ADM04 |
970 |
320 |
G 3/4” |
580,00 |
ВДЛ-300А-40-4,0 |
UPS 25-40 |
3DS 20-4,0 |
ADM04 |
970 |
320 |
G 3/4” |
580,00 |
ВДЛ-300А-60-4,0 |
UPS 25-60 |
3DS 20-4,0 |
ADM04 |
980 |
335 |
G 1” |
612,00 |
ВДЛ-300А-60-6,3 |
UPS 25-60 |
3DS 20-6,3 |
ADM04 |
980 |
335 |
G 1” |
612,00 |
ВДЛ-300А-80-6,3 |
UPS 25-80 |
3DS 20-6,3 |
ADM04 |
980 |
340 |
G 1” |
754,00 |
ВДЛ-300А-80-8,0 |
UPS 25-80 |
3DS 25-8,0 |
ADM04 |
980 |
340 |
G 1” |
754,00 |
ВДЛ-300А-80-12 |
UPS 32-80 |
3DS 25-12 |
ADM04 |
1100 |
340 |
G 1 1/4” |
980,00 |
ВДЛ-300А-80-15 |
UPS 25-80 |
3DS 32-15 |
ADM04 |
1100 |
335 |
G 1 1/4” |
980,00 |
Наша компания готова предоставить необходимые узлы обвязки, а так же разработать индивидуальные, установить трехпозиционный привод ADT04 (ВДЛ-300Т). Однако, важно понимать, что максимальные характеристики теплоносителя по температуре составляют не более +110 С и по давлению 1 МПа.
